Losas Inclinadas

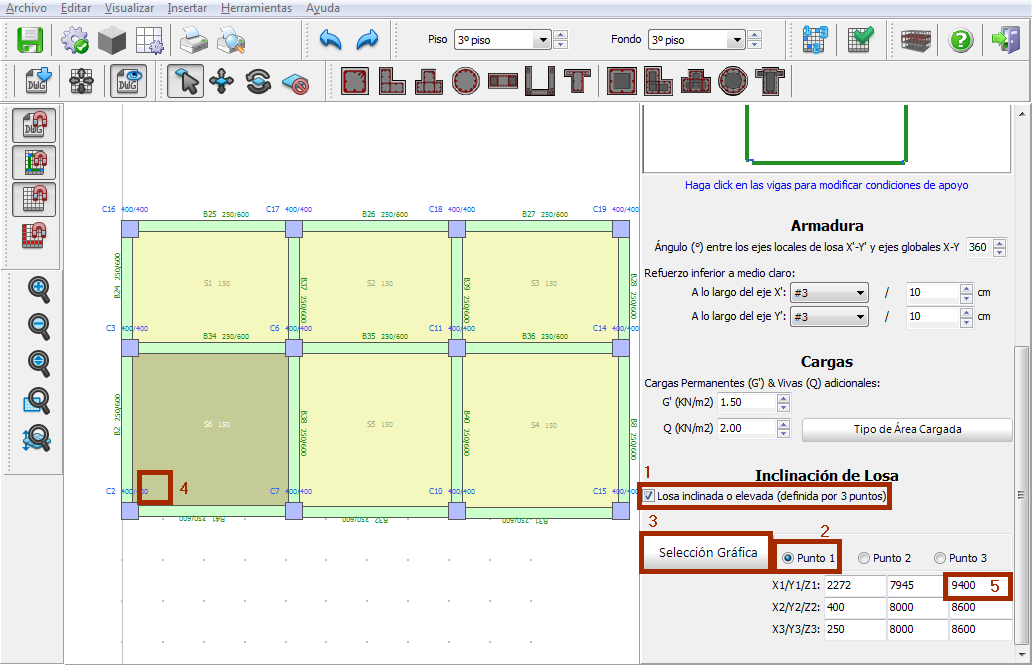

Luego de definir una losa, los usuarios pueden modifcarla y asignarle una inclinación de la siguiente manera:
- marque la caja con la palabra inclinidada o elevada (necesitan seleccionarse 3 puntos gráficamente para especificar la elevacion de la losa);
- seleccione el botón de Punto 1 radio;
- haga clic en el botón de Selección Gráfica;
- especifique el punto en la losa en la Ventana Principal haciendo click sobre el mismo;
- modifique el valor de la coordenada Z1 para especificar la elevación de la losa en el Punto 1 (las coordenadas X1 & Y1 que corresponden al Punto 1 seleccionado graficamente, se asignan automáticamente).
El mismo procedimiento debe repetirse para los otros dos puntos.

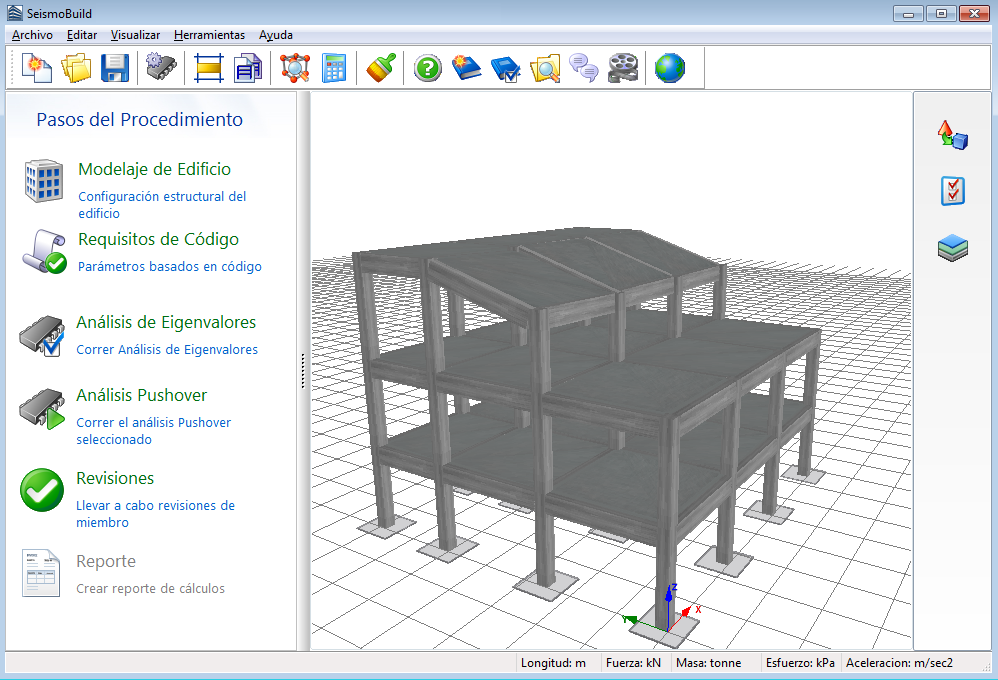

La elevación de las vigas vecinas y la altura de las columnas se ajusta automáticamente, mientras que las columnas se subdividen en elementos más cortos por el programa, de ser esto necesario, p. ej, en los casos donde dos o más vigas se apoyan en la misma columna en niveles diferentes, creando de esta manera las columnas cortas.
