Global Davranış Değişkenleri

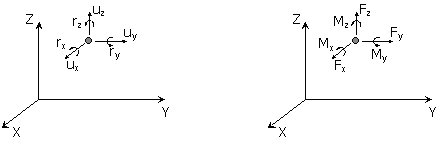

Bu modülden itme analizi için dört farklı global davranış değişkeni çıktı olarak elde edilebilir: (i) yapısal deplasmanlar, (ii) mesnetlerdeki kuvvet ve momentler, (iii) histeretik eğriler, (iv) koda dayalı kontroller. Sonuncusu dışındki tüm sonuçlar global koordinat sistemindedir (aşağıdaki şekle bakınız). Tekrar belirtilmek istenir ki, herhangi belirli bir eksene ait olan dönme/moment değeri o eksen doğrultusunda etkimez, her zaman o eksen etrafında etkir.

Note: Mesnet tepkileri, teorik olarak, bağlı oldukları Eleman Etkileri'nde belirtilen kesit tesirlerine eşit olmalıdır. Yine de bazı aşağıda sıralanan nedenlerden dolayı bu eşitlik sağlanamayabilir (ör: eleman tesirleri lokal referans sisteminde hesaplanırken, mesnet tepkileri global koordinat sisteminde hesaplanır. Bu nedenden ötürü, büyük deplasman/dönmelerin olduğu modellerde eleman kesme kuvveti ve mesnet yatay tepkisi arasında fark oluşabilir).

Global Davranış Değişkenleri aşağıda hızlıca tanımlanmaktadır:

Yapısal deplasmanlar (yer değiştirmeler)
Kullanıcılar, kontrol düğümü dedahil olmak üzere istenilen sayıda düğüm noktasının deplasman sonuçlarını altı serbestlik derecesinden herhangi biri için elde edebilirler. Göreceli (relatif) deplasman çıktısı ve grafiklerde minimum, maksimum ve mutlak maksimum değerlerinin gösterimi seçenekleri de mevcuttur.

Mesnetlerdeki Kuvvetler/Momentler
Yapısal deformasyonlara benzer olarak, düğüm noktalarinin tutulu serbestlik derecelerinde etkiyen mesnet tepki kuvvet ve momentleri de elde edilebilir. Ayrıca, her bir mesnetin ayrı tepki değerlerinin yanı sıra, herhangi bir yöndeki toplam etkisini bulmak da mümkündür, bu özellik toplam taban kesme kuvvetininin bulunması gerekmesi gibi durumlarda iş görür. Son olarak, grafiklerde minimum, maksimum ve mutlak maksimum değerlerinin gösterimi seçeneği de mevcuttur.

 Not: Toplam mesnet moment tepkileri, yapının toplam devrilme etkilerini içermez. Bu toplam basitçe mesnetlerdeki aynı yönde etkiyen momentlerin toplamıdır.

Histeretik Eğriler (İlmikler)
Kullanıcılar herhangi bir ötelenme/dönme serbestlik derecesinin sonuçlarına karşılık toplam taban kesme kuvveti/momenti veya yük faktörü (itme analizi) gibi sonuçları çizdirebilirler. Statik doğrusal olmayan analizlerde, böylesine grafikler ‘kapasite eğrisi'ni ifade eder. Göreceli (relatif) deplasman çıktısı ve grafiklerde minimum, maksimum ve mutlak maksimum değerlerinin gösterimi seçenekleri de mevcuttur.

 Koda dayalı Kontroller
Burada, kullanıcı Koda dayalı Kontrolleri yürütebilir. İlk olarak, aşağıya çekilen menüden koda dayalı kontrol ismi seçilmelidir. Sonra, analiz adımını seçmek gerekmektedir.  Görünüm seçenekleri ile ilgili olarak, sonuçlar bütün elemanlar için veya sadece seçilen kritere ulaşan elemanlar için görüntülenebilir.
