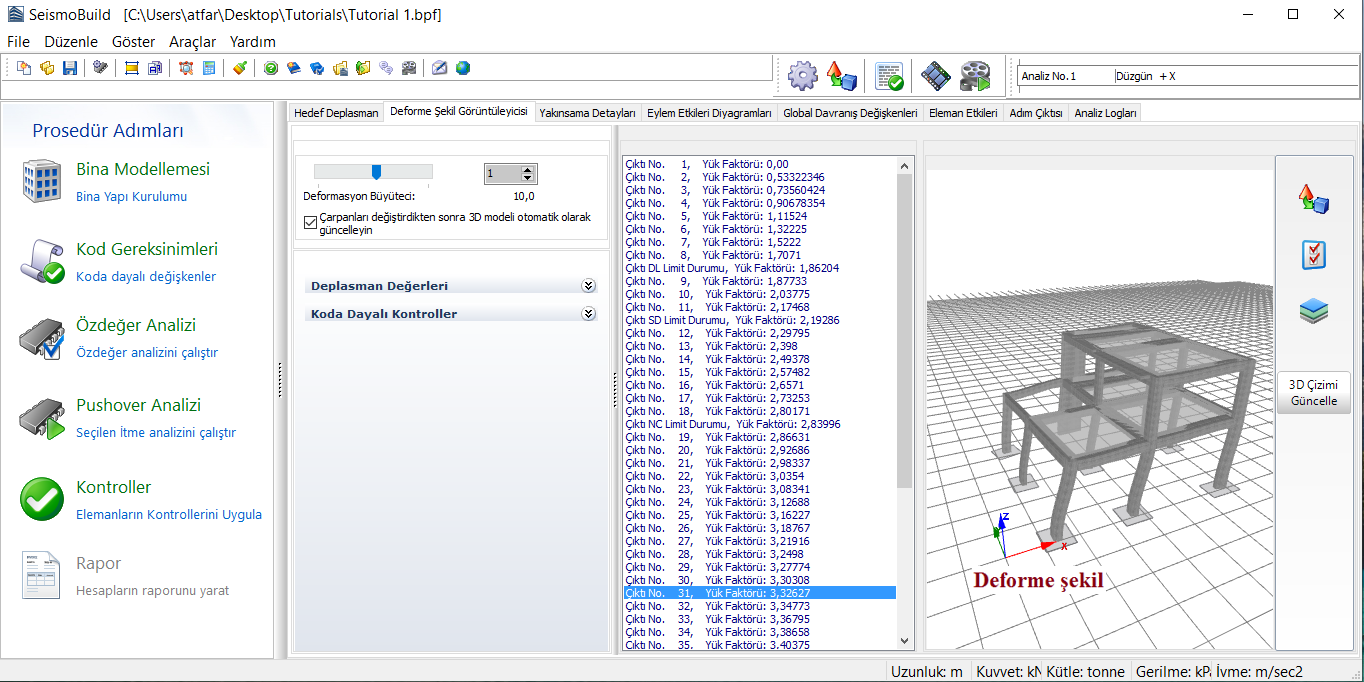

Deforme Şekil Görüntüleyicisi

Deforme Şekil Görüntüleyicisi, kullanıcılara her bir analiz adımındaki deformasyon göstermiş geometriyi görsel olarak inceleme imkanı sunarak (istenilen çıktı ismine/tanımlayıcısına çift tıklanarak deforme şekil güncellenir); deformasyon, mekanizma ve göçme gelişiminin kolaylıkla takip edilmesi imkanı sağlar.

Deforme geometri çizimi 3D Çizim seçenekleri vasıtasıyla istenildiği gibi özelleştirilebilir ve 3D Çizimi Kopyala özelliğinin kullanılması yoluyla herhangi bir Windows uygulamasına kopyalanabilir. Analizle eş-zamanlı (ve gerçek-zamanlı) deforme geometrinin algılanmasının güç olduğu (deplasmanların çok küçük veya çok büyük olduğu) durumlarda Deforme Şekil Çarpanları özelliği kullanılabilir. Kullanıcılar, Deforme Şekil Çarpanlarına sağ-tıkla beliren menüden, ana menüden (Araçlar > Deforme Şekil Ayarları…) veya ilgili araç çubuğu düğmesinden ulaşabilirler.

Çarpanları değiştirdikten sonra 3D modeli otomatik olarak güncelleme seçeneği mevcuttur. Kullanıcılar bu seçeneği devre dışı bırakabilir ve sağdaki 3D çizimi güncelle düğmesine tıklayarak manuel olarak güncelleyebilir.
