PGA Oranları (Yalnızca NTC)

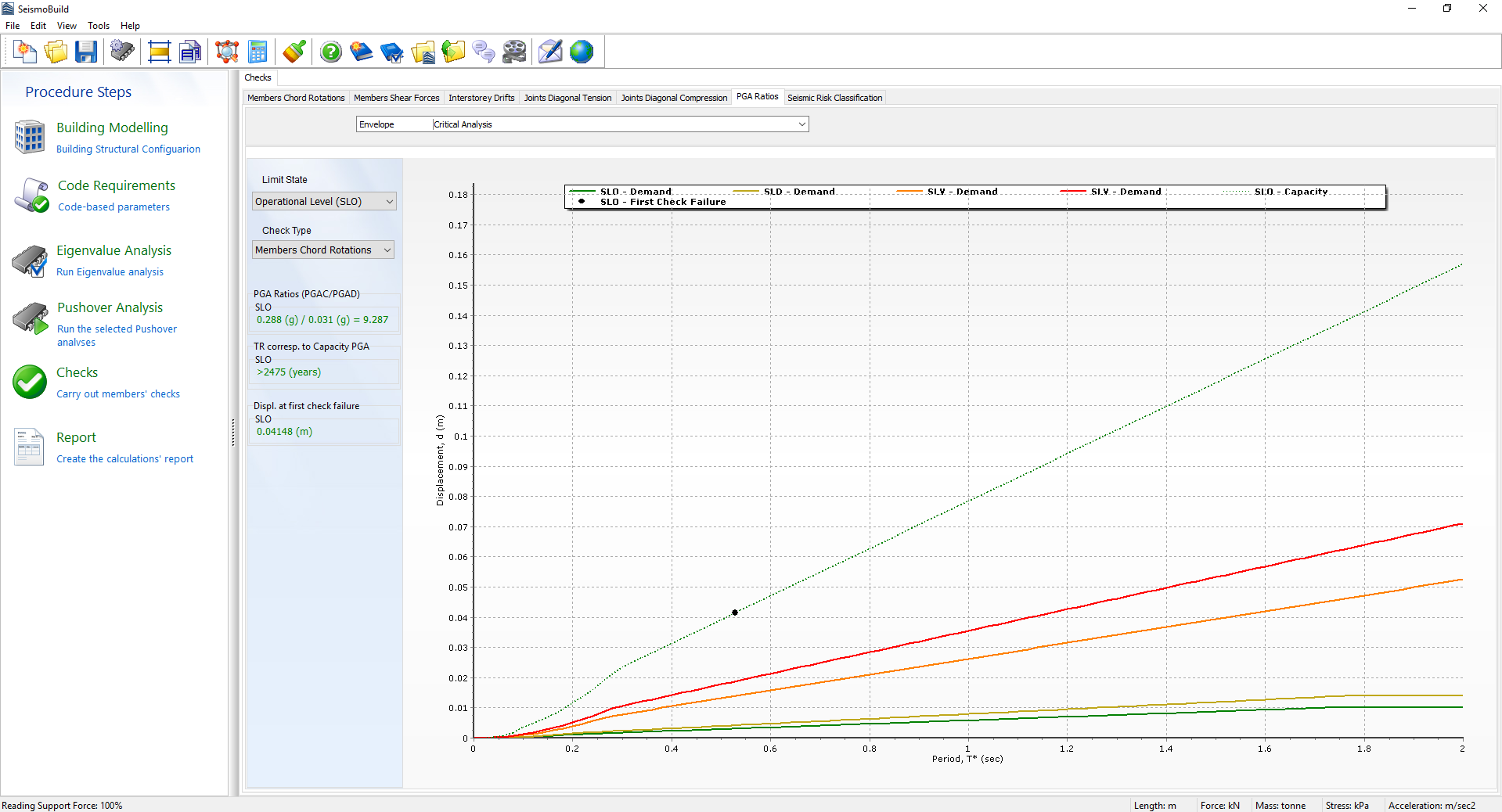

PGA oranları (yalnızca NTC'de mevcuttur) bir yapının dayanabileceği pik yer ivmeleri açısından yapının zarar görebilirliğine genel bir bakış açısı sağlar; dolayısıyla sismik riskin bir ölçüsüdür. Sismik Etki sekmesinde kullanıcı tarafından belirtilen Spektral ivmeye karşılık gelen PGA Kapasitesinin oranı ilk arızanın (yapının herhangi bir elemanında) meydana geldiği Kapasite Eğrisi üzerindeki yer değiştirmenin PGA Talebine bölümü olarak tanımlanır. PGA oranı, her sınır durumu, kontrol tipi ve itme (pushover) analizi için hesaplanır. Birden büyük değerler (yeşil renkle gösterilir), seçilen sınır durumu, kontrol tipi ve analiz kombinasyonu için herhangi bir hasar olmadığını gösterirken, birden küçük değerler durumunda (kırmızı renkle) hasar beklenir. Birden önemli ölçüde büyük değerler, Kod'un gerektirdiği sismik etkiden oldukça büyük sismik yüklere dayanabilen bir yapıyı gösterirken sıfıra yakın değerler, Kod'un gerektirdiği kapasiteden önemli ölçüde daha düşük kapasiteye sahip bir yapıyı belirtir. PGA oranları sekmesinde, talep ve kapasite yer değiştirme tepki spektrumları da grafik olarak gösterilir ve ilk kontrol arızasındaki yer değiştirme belirtilir. PGA kapasitesine karşılık gelen dönüş periyodu da gösterilmektedir.
