Eleman Gerinimleri

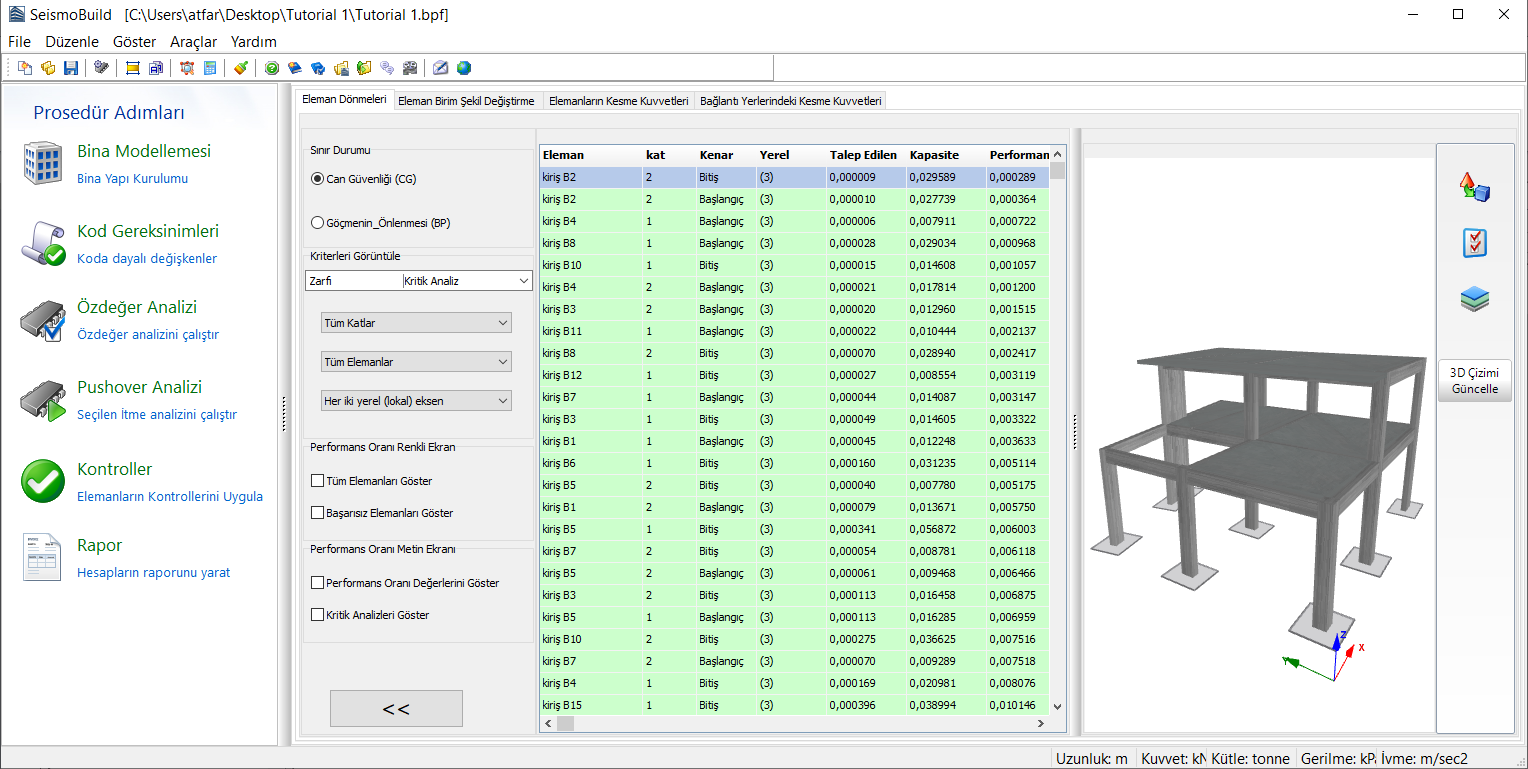

Kirişler, kolonlar ve duvarlar için gerinim kapasitesinin sonuçları bu modülde görselleştirilebilir (bu kontrol sadece TBDY için geçerlidir). Kullanıcılar, sonuçları görüntülemek için Sınır Durumu veya Performans hedefi için seçim yapabilir ve analizin, katın, eleman tiplerinin ve yerel eksenlerin belirlenmesini içeren filtreleri seçebilir. Mevcut sınır durumları, halihazırda Kod Gereklilikleri’nin Sınır Durumları modülünde tanımlı olanlardır. Ayrıca, ilgili aşağı çekilen menüde, çalıştırılan analizlerin yanı sıra bir de tüm analizlere ait sonuçların bir zarfının sunulduğu Kritik Analiz seçeneği de mevcuttur. Kesme kuvvetlerinin aşıldığı birleşim noktaları hem tablo, hem 3D görünümlerinde kırmızıyla işaretlenir, ancak farklı görselleştirme seçenekleri de mevcuttur. Örneğin kullanıcılar, elemanların performans oranlarını veya her elemanın kritik analizini 3D çizimde görüntülemeyi veya seçilen sınır durumu için performans oranlarının değerine bağlı olarak elemanları farklı renklerle görüntülemeyi seçebilir.

Notlar

1. Yapısal modelin 3 boyutlu görüntüsünü 'tam ekran' şeklinde görüntülemek için ilgili düğme [<<] aracılığıyla veri giriş tablosunu gizlemek mümkündür.

2. Bir elemana sağ tıklayarak ve Tüm Eleman Kontrollerini Görüntüle'yi seçerek, o belirli eleman için tüm kontrol setini içeren bir pencere açılır.
