Eleman Dönmeleri

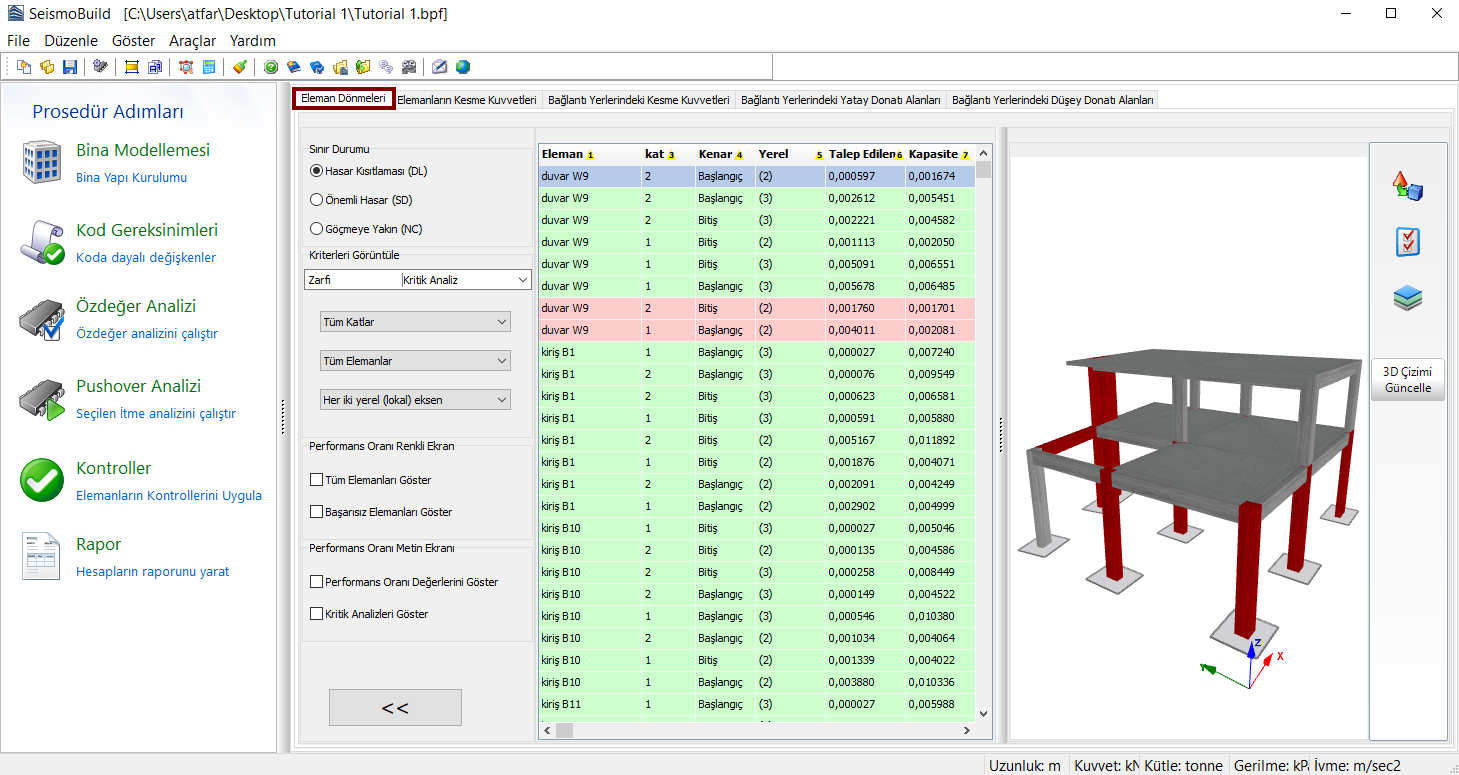

Buradan, seçili Koda göre kiriş, kolon ve duvarlar için takip edilen deformasyon kapasitesi kontrollerinin sonuçları aktarılır. Kullanıcılar, sonuçların görüntüleneceği Sınır Durumu’nun (veya Performans Hedefine) yanı sıra analize, kata, eleman tiplerine ve yerel eksenlere hüküm verecek olan filtrelemelere de karar verirler.  Mevcut sınır durumları, halihazırda Kod Gereksinimleri’nin Sınır Durumları modülünde tanımlı olanlardır. Ayrıca, ilgili aşağı çekilen menüde, çalıştırılan analizlerin yanı sıra bir de tüm analizlere ait sonuçların bir zarfının sunulduğu Kritik Analiz seçeneği de mevcuttur. Deformasyon kapasitesinin aşıldığı elemanlar hem tablo, hem 3D görünümlerinde kırmızıyla işaretlenir,ancak farklı görselleştirme seçenekleri de mevcuttur. Örneğin kullanıcılar, elemanların performans oranlarını veya her elemanın kritik analizini 3D çizimde görüntülemeyi veya seçilen sınır durumu için performans oranlarının değerine bağlı olarak elemanları farklı renklerle görüntülemeyi seçebilir.

Notlar

1. Girdi tablosu ilgili düğme yoluyla [<<] saklanabilir, böylelikle 3D model ‘tüm ekran’da görüntülenebilir.
2. Bir elemana sağ tıklanıp, Tüm Eleman Kontrollerini Görüntüle seçeneği seçilirse, ilgili elemanın tüm kontrollerine ait detaylara ulaşılabilir.
