Birleşim Yerlerinde Düşey Donatı Alanı (Yalnızca Eurocode'lar)

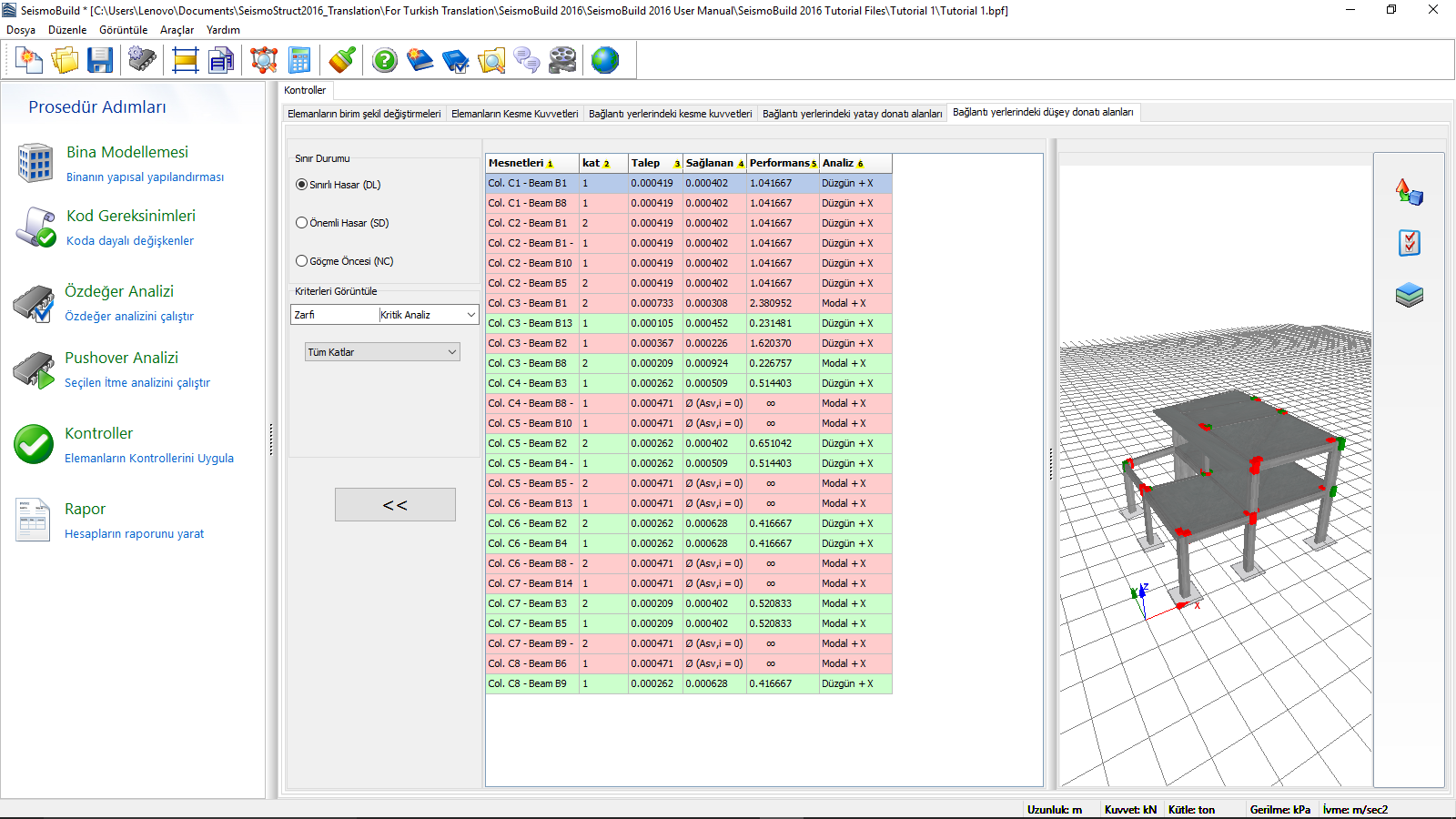

Buradan, kolon-kiriş birleşim bölgeleri için seçili Koda göre takip edilen düşey donatı alanı kontrollerinin sonuçları aktarılır (Bu kontrol yalnızca Eurocode 8 için geçerlidir). Kullanıcılar, sonuçların görüntüleneceği Sınır Durumu’nun (veya Performans Hedefine) yanı sıra analize, kata, eleman tiplerine ve yerel eksenlere hüküm verecek olan filtrelemelere de karar verirler. Mevcut sınır durumları, halihazırda Kod Gereksinimleri ’nin Sınır Durumları modülünde tanımlı olanlardır. Ayrıca, ilgili aşağı çekilen menüde, çalıştırılan analizlerin yanı sıra bir de tüm analizlere ait sonuçların bir zarfının sunulduğu Kritik Analiz seçeneği de mevcuttur. Düşey donatı alanın Kodda belirtilen değerden küçük olan birleşim noktaları hem tablo, hem 3D görünümlerinde kırmızıyla işaretlenir,ancak farklı görselleştirme seçenekleri de mevcuttur. Örneğin kullanıcılar, bağlantı yerlerinin performans oranlarını veya her bağlantı yerinin kritik analizini 3D çizimde görüntülemeyi veya seçilen sınır durumu için performans oranlarının değerine bağlı olarak bağlantı yerlerini farklı renklerle görüntülemeyi seçebilir.
Notlar
- Girdi tablosu ilgili düğme yoluyla [<<] saklanabilir, böylelikle 3D model ‘tüm ekran’da görüntülenebilir.
- Bir düğüm noktasına sağ tıklanıp, Tüm Düğüm Kontrollerini Görüntüle seçeneği seçilirse, ilgili düğüm noktasının tüm kontrollerine ait detaylara ulaşılabilir.
