Kiriş (Düz ve Mantolanmış)
Yeni bir kiriş, Yapı Modelleyici Ana Penceresi üzerine iki fare tıklaması ile eklenebilir.
Kullanıcılar, dairesel kolona ait Özellikler penceresinin içinde bulunan Geometriyi Görüntüle/Düzenle penceresinden ya da önceden tanımlanmış standart kesitlerden bir kesit seçerek kesit boyutlarını belirleyebilirler.
Eğimli kirişler, kat yüksekliğine göre iki kiriş ucunun yükseklik farkını belirterek modellenebilir. Sonrasında, destekleyici kolonların yüksekliği otomatik olarak uyarlanır.
Malzeme setleri özellikleri, ana menüden (Araçlar> Malzeme Setlerini Tanımla) ile, ilgili araç çubuğu butonu veya elemanın Özellikler Penceresi içerisindeki Malzeme Setlerini Tanımla butonu aracılığıyla tanımlanabilir. Malzeme özellikleri tanımı için gerekli değerler, elemanların türlerine bağlıdır (ör. mevcut veya yeni elemanlar). Varsayılan olarak, biri mevcut elemanlar için diğeri ise yeni elemanlar için olmak üzere, iki malzeme tertibi vardır.
Boyuna ve enine donatı, ilgili donatı şablonlarını düzenlenerek tanımlanabilir. Tekil boyuna donatı çubukları ekleme işlemi, ilgili Ek Donatılar modülü aracılığıyla görsel olarak yapılabilir.
Kirişlerin kesitleri modülüne, yapının zati ağırlığıyla ilişkilendirilmeyen herhangi bir yük (ör. ince işler, dolgular, değişken yük, vb.) tanımlamak için ek kalıcı yayılı yük atanabilir.

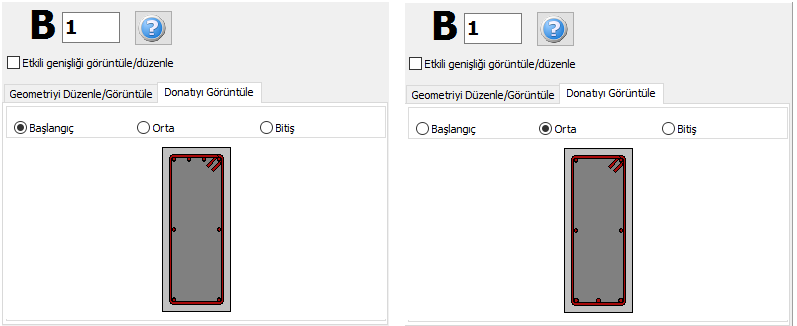

Özellikler Penceresi'nden kirişin başlangıç, orta ve bitiş kesitlerinin donatılarının görüntülendiği Donatı Görüntüle vasıtasıyla kesitlere ait donatıları kontrol edebilirler.

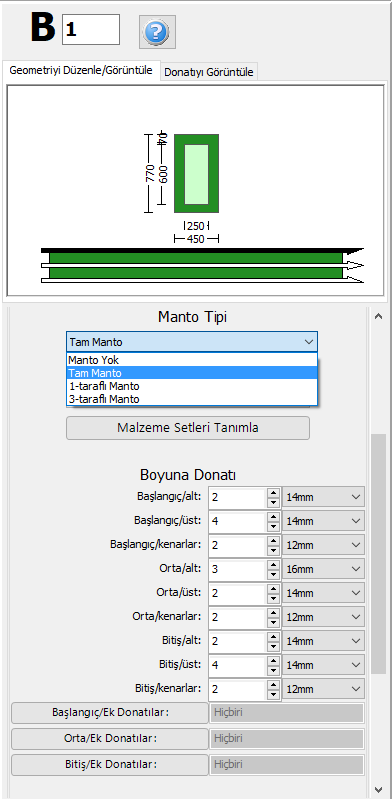

Mantolama tipi seçilerek Mantolama bölgesindeki kesite yani tam manto, 1 taraflı, 2 taraflı veya 3 taraflı mantolama, ve malzeme setinin ve mantolamanın boyuna ve enine takviyesinin atanarak mantolama uygulanabilir.
Mantolamaya tekli uzunlamasına donatı çubuklarının eklenmesi, ek donatı hem mevcut hem de yeni kısmına grafiksel olarak eklenebildiği Ek Donatılar modülü aracılığıyla da gerçekleştirilebilir.
Yapısal elemanın koda dayalı ayarları, Gelişmiş Eleman Özellikleri iletişim kutusu aracılığıyla da tanımlanabilir. Elemanın Modelleme Parametreleri, ilgili düğme ile erişilen Modelleme Parametreleri iletişim kutusundan tanımlanabilir.Plan görüntüsü üzerinde, kesitin dönme ve ekleme noktası (fare tıklaması konumuna karşılık gelen kesit noktası) seçilebilir.
Tüm özelliklerinin tanımlanmasının ardından, kiriş tanımı için, yapının plan görünüşünde kiriş başlangıç ve bitiş düğümlerini gösteren iki nokta belirtilmelidir. Eklenen kirişin çizgi merkezinde veya iki kenarı arasında olabilir; bu, Geometriyi Görüntüle/ Düzenle penceresinde herhangi üç çizgiye tıklanması ile olabilir (siyah çizgi seçili seçenektir).

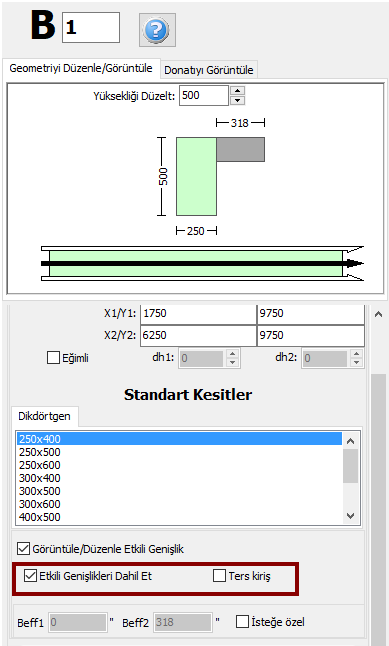

Döşemelerin tanımlanmasından sonra, kirişlerin Özellikler Penceresi'nde iki ek seçenek belirebilir: (i) kirişin efektif (etkili) genişliğini hesapların içine dahil etmeyi veya etmemenin seçilmesi ve (ii) kirişin ters çevrilip çevrilmeyeceğinin seçilmesi. Efektif (etkili) genişlik, program tarafından otomatik olarak hesaplanır ancak kullanıcı tarafından da değiştirilibilir.
Kiriş eklenmesi hakkında daha detaylı bilgi için buraya tıklayınız.
Notlar
- Kirişlerin farklı yüksekliklerde aynı kolon tarafındand desteklenmesi durumunda program otomatik olarak kolon elemanını parçalarına ayırır, böylece kısa kolonlar daha etkili bir şekilde simüle edilir.
- Kesit mantolandığında, Gelişmiş Eleman Özellikleri modülünde kullanıcılar, bölümün tamamını, yani hem mevcut hem de yeni parçaları hesaba katmak için parametreler üzerinde kararlar almalıdır
