Şerit Temelleri Yerleştirme

Şerit Temeller ana menüden (Ekle > Şerit Temel Ekle) veya ilgili araç çubuğu düğmesinden eklenebilir.

Şerit temel seçildikten sonra ekranın sağ tarafında Özellikler Penceresi görüntülenir.

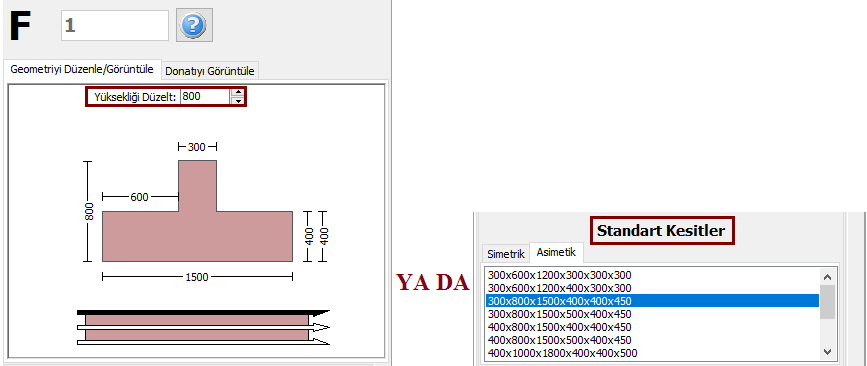

Şerit temelin Özellikler Penceresinde kullanıcılar bölümün boyutlarını Görünüm/Geometri Değiştir penceresinden veya önceden tanımlanmış standart bölümlerden bir bölüm seçerek uyarlayabilirler.

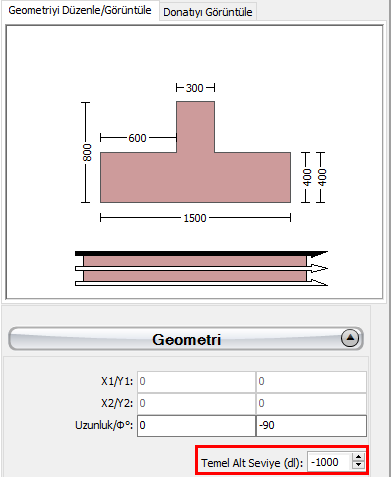

Şerit temelin taban seviyesi, belirli bir şerit temel için farklı bir temel seviyesi tanımlamak amacıyla binanın temel seviyesine göre uyarlanabilir.

Malzeme Setleri, ana menüden (Araçlar> Malzeme Setlerini Tanımla) ile, ilgili araç çubuğu butonu () veya elemanın Özellikler Penceresi içindeki Malzeme Setlerini Tanımla düğmesi aracılığıyla tanımlanabilir.

Zeminden şerit temele gelen her türlü yükü tanımlamaya yarayacak olan Yükleme alanında ilave dağıtılmış yük de atanabilir.

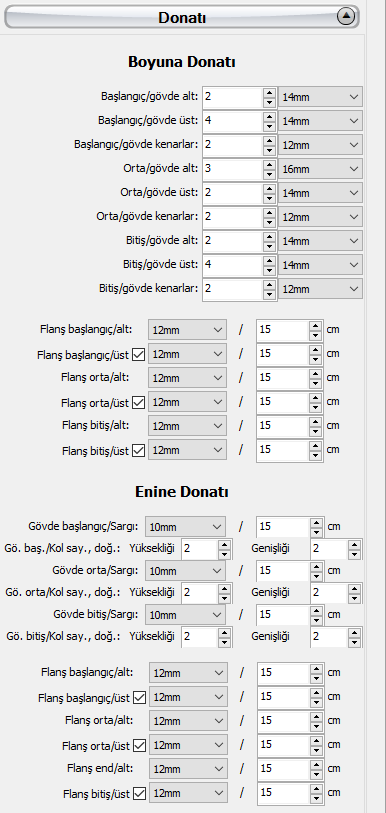

Boyuna ve enine donatılar ilgili donatı desenleri aracılığıyla atanabilir. Şerit temelin ortasında ve iki kenarında farklı donatı modelleri tanımlanabilir. Tekli boyuna donatı çubuklarının eklenmesi, ek donatıların grafiksel olarak tanıtılabildiği ilgili Ek Donatılar modülü aracılığıyla da gerçekleştirilebilir.

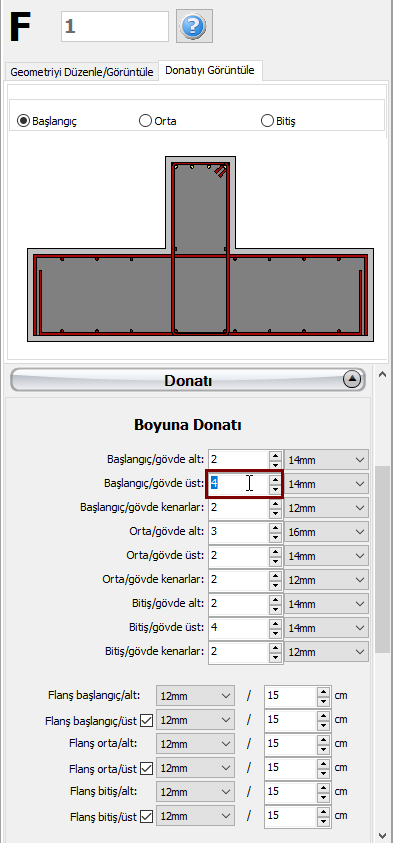

Donatı modelleri düzenlerken program otomatik olarak Donatı Görüntüle ekranına geçer; burada başlangıç, orta ve bitiş bölümlerinin donatıları (boyuna ve enine) gösterilir ve kullanıcılar bunların doğru atanıp atanmadığını kontrol edebilir.

Yapısal elemanın kod tabanlı ayarları, ilgili düğmeden açılan Gelişmiş Eleman Özellikleri iletişim kutusu aracılığıyla da tanımlanabilir.

Yapısal elemanın temel modelleme parametreleri de ilgili düğmeden açılan Temel Modelleme Parametreleri iletişim kutusu aracılığıyla tanımlanabilir.

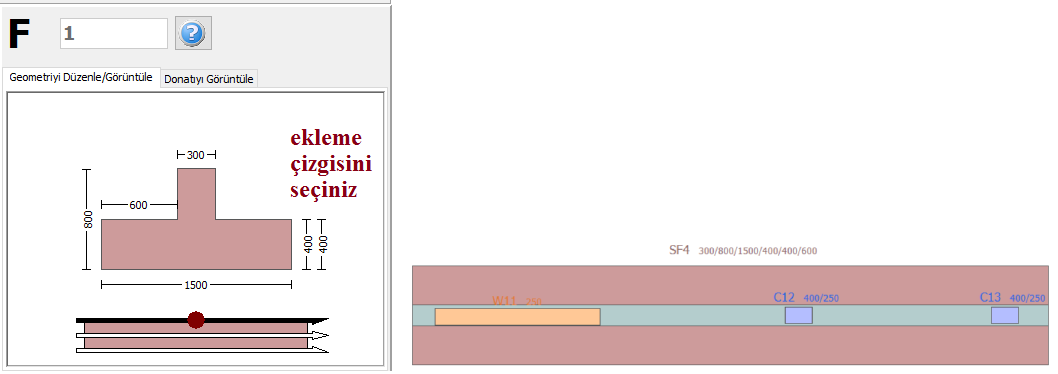

Kesitin tüm özellikleri tanımlandıktan sonra, yeni eleman binanın plan görünümünde şerit temelin başlangıcını ve sonunu belirleyen iki fare tıklamasıyla grafik olarak eklenebilir. Ekleme çizgisi şerit temelin merkezinde veya iki yanında yer alabilir; bu, Görünüm/Geometriyi Değiştir penceresindeki üç çizgiden herhangi birine tıklanarak belirlenebilir (siyah çizgi seçili seçenektir).
