Çelik Mesnetlerin Yerleştirilmesi

Çelik mesnetler ana menüden (Ekle >...) veya ilgili araç çubuğu düğmesi aracılığıyla eklenebilir .

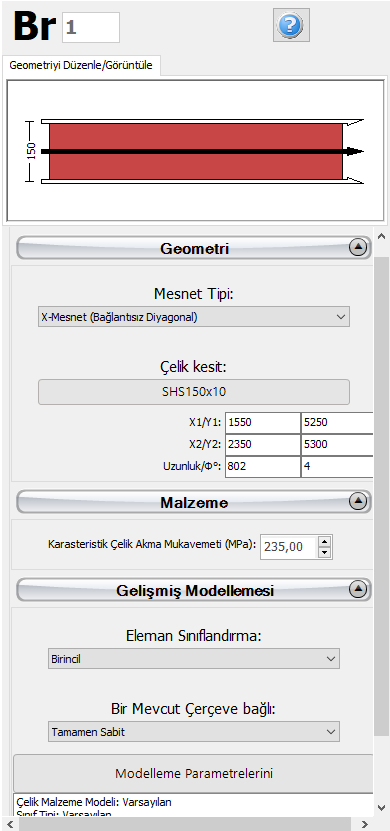

Açılan Özellikler Penceresinde, kullanıcılar yeni mesnetin mukavemetini ve sertliğini etkileyen ana parametreleri uyarlayabilir.

• Köşegen tipi: şu anda aşağıdaki tipler desteklenmektedir: (i) köşegenleri bağlı X-Mesnet, (ii) kopuk köşegenleri olan X-Mesnet, (iii) çapraz Mesnet, (iv) ters çapraz Mesnet ve (v) V-Mesnet.
• Mesnet elemanlarının çelik kesiti
• Mesnet çeliğinin akma dayanımı
• Beton çerçeveye bağlı bağlantı türü (sabitlenmiş veya tamamen sabitlenmiş)
• Modelleme parametreleri

Tüm kesitlerin özelliklerini tanımladıktan sonra, yeni eleman, binanın çelik mesnetinin başlangıcını ve sonunu gösteren plan görünümüne iki fare tıklamasıyla grafiksel olarak eklenebilir. Yerleştirme çizgisi, çelik mesnetin ortasında veya iki yanından birinde yer alabilir; bu, Geometriyi Görüntüle/Değiştir penceresindeki üç çizgiden herhangi birine tıklanarak belirlenebilir (Siyah çizgi seçili seçenektir).

V-Mesnet’in altında ve ters çevrilmiş V-Mesnet’in üzerinde bulunan kirişlerin program tarafından otomatik olarak alt bölümlere ayrıldığı not edilmelidir.
