Πλάκα

Στο Παράθυρο ιδιότητες πλακών μπορούν να οριστούν (i) το ύψος, (ii) ο οπλισμός και ο προσανατολισμός του κατά x και κατά y, και (iii) το ίδιο βάρος και τα πρόσθετα μόνιμα, κινητά και φορτία χιονιού. Το τελευταίο είναι απαραίτητο μόνο από τον ASCE 41-23 και TBDY. Το ίδιο βάρος της πλάκας υπολογίζεται αυτόματα και περιλαμβάνεται στο κατασκευαστικό μοντέλο ή χρησιμοποιείται τιμή που καθορίζεται από τον χρήστη. Οι χρήστες επιλέγουν την κατάλληλη κατηγορία φόρτισης και τα κινητά φορτία ορίζονται αυτόματα από το πρόγραμμα ή τα ορίζουν.

Η πλάκα εισάγεται με μονό κλικ στο ποντίκι σε μια κλειστή περιοχή που περιβάλλεται από δομικά στοιχεία (υποστυλώματα, τοιχία και δοκούς).

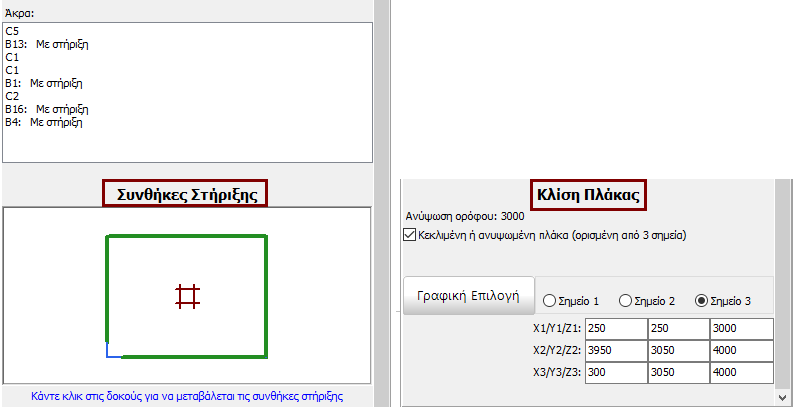

Μετά τον ορισμό της πλάκας, οι χρήστες μπορούν να τροποποιήσουν τις συνθήκες στήριξης, προσδιορίζοντας τις δοκούς που θα αναλάβουν τα φορτία της πλάκας. Επιπλέον, μπορεί να τροποποιηθεί η κλίση της πλάκας καθορίζοντας το ύψος της σε τρία σημεία τα οποία μπορούν να επιλεγούν γραφικά. Η στάθμη των παρακείμενων δοκών και υποστυλωμάτων προσαρμόζεται αυτόματα, ενώ τα υποστυλώματα διαιρούνται αυτόματα από το πρόγραμμα σε κοντά μέλη, αν απαιτείται, δηλαδή στην περίπτωση που δύο ή τρεις δοκοί στηρίζονται στο ίδιο υποστύλωμα σε διαφορετικές στάθμες, οπότε και δημιουργούνται κοντά υποστυλώματα.

Για οδηγίες για την εισαγωγή πλάκας πιέστε εδώ.

Σημειώσεις

1. Ο οπλισμός της πλάκας εφαρμόζεται στο συνεργαζόμενο πλάτος των δοκών περιμετρικά της πλάκας. Προφανώς, όταν οι χρήστες επιλέγουν να μην περιλαμβάνονται τα συνεργαζόμενα πλάτη των δοκών στην προσομοίωση, αυτή η ρύθμιση δε λαμβάνεται υπόψη.
2. Η προσομοίωση της πλάκας πραγματοποιείται με άκαμπτα διαφράγματα, ως εκ τούτου, γίνεται από το πρόγραμμα θεώρηση άκαμπτης πλάκας, που συναντάται στη συντριπτική πλειοψηφία κτιρίων Ο.Σ.. Τα φορτία της πλάκας (ίδιο βάρος, επιπλέον μόνιμα και κινητά φορτία πολλαπλασιασμένα με τους αντίστοιχους συντελεστές της ενότητας Στατικές Δράσεις) μετατρέπονται σε μάζες, βάσει της τιμής του g, και εφαρμόζονται απευθείας στις δοκούς στήριξης της πλάκας.
