Εισαγωγή Πλακών

Η εισαγωγή πλάκας είναι διαθέσιμη από το μενού (Εισαγωγή> Πλάκα) ή μέσω του κουμπιού της γραμμής εργαλείων .

Εφόσον η πλάκα έχει εισαχθεί, το Παράθυρο Ιδιοτήτων της εμφανίζεται στα δεξιά της οθόνης.

Στο παράθυρο Ιδιοτήτων της πλάκας οι χρήστες μπορούν να ορίσουν το ύψος της.

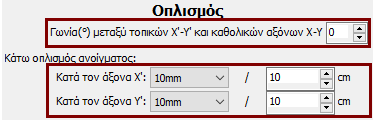

Ο οπλισμός της πλάκας και ο προσανατολισμός του κατά Χ & Υ μπορούν να οριστούν:

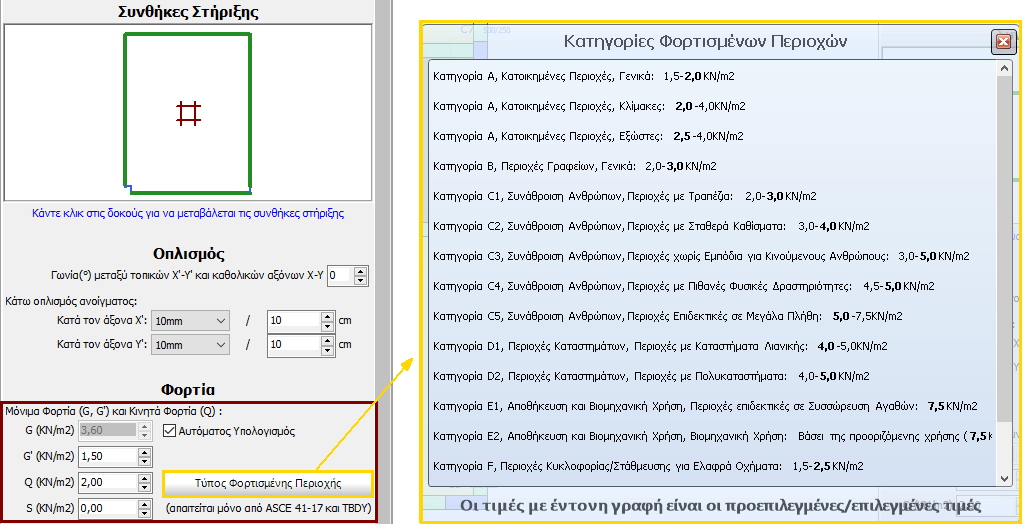

Το ίδιο βάρος της πλάκας μπορεί να υπολογιστεί αυτόματα και να περιληφθεί στο κατασκευαστικό μοντέλο ή χρησιμοποιείται τιμή που καθορίζεται από τον χρήστη. Τα πρόσθετα μόνιμα και κινητά φορτία μπορεί να οριστούν χειροκίνητα ή επιλέγοντας κατηγορία φόρτισης από την αντίστοιχη λίστα. Τα φορτία χιονιού απαιτούνται μόνο από τον ASCE 41-23 και τον TBDY.

Η πλάκα εισάγεται με ένα απλό κλικ ποντικού σε μια κλειστή περιοχή που περιβάλλεται από δομικά στοιχεία (υποστυλώματα, τοιχία και δοκούς).

Μετά τον ορισμό της πλάκας, οι χρήστες μπορούν να τροποποιήσουν τις συνθήκες στήριξής της και την κλίση της.
