Κεκλιμένες ή Ανυψωμένες Πλάκες

Μετά τον ορισμό μιας πλάκας, οι χρήστες μπορούν να την τροποποιήσουν και να εισάγουν την κλίση της, ως ακολούθως:

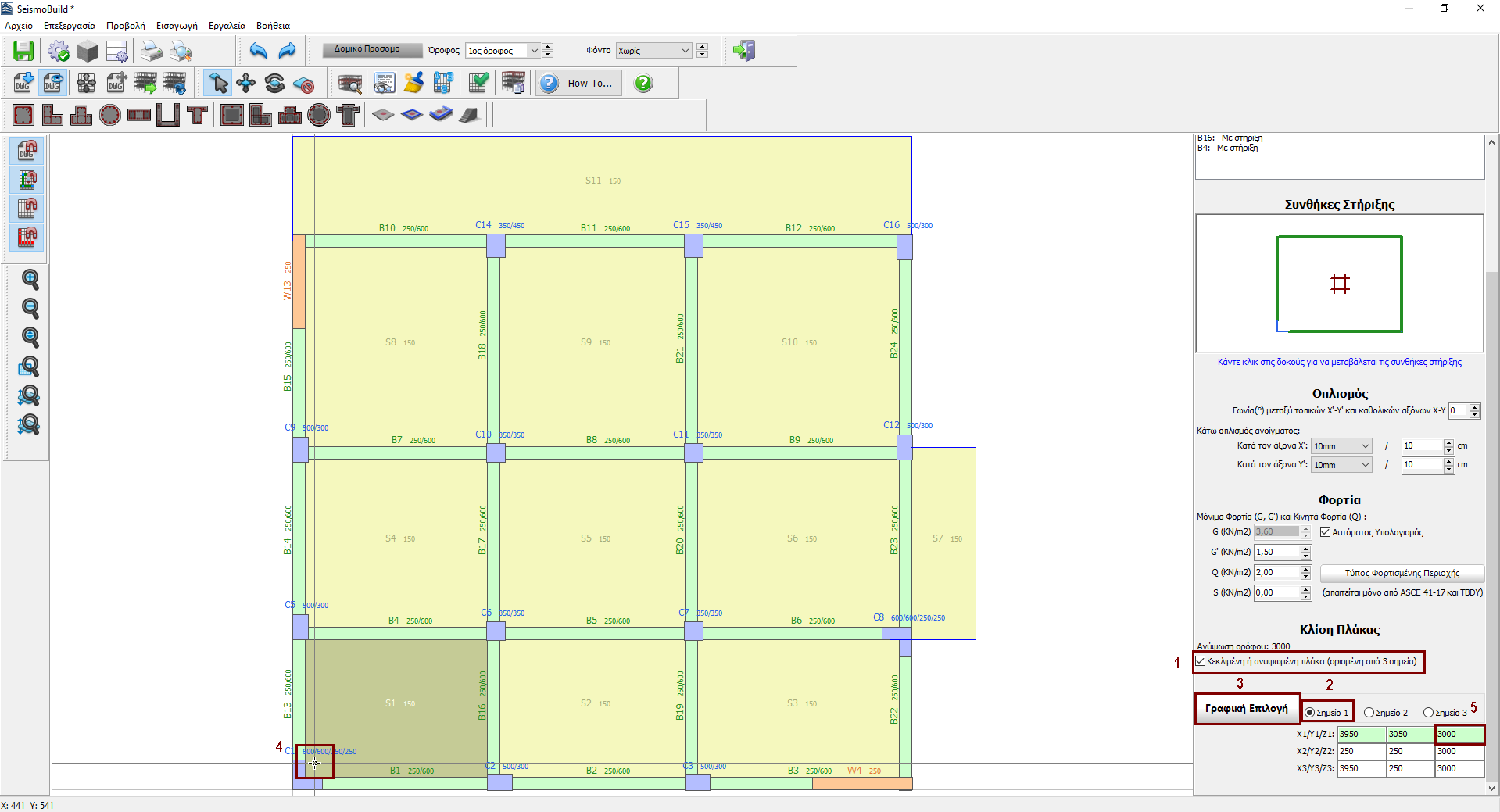

1. Επιλέξτε το πεδίο Κεκλιμένη ή ανυψωμένη πλάκα (τρία σημεία πρέπει να επιλεχθούν γραφικά προκειμένου να προσδιοριστεί η ανύψωση της πλάκας)
2. Επιλέξτε το Σημείο 1
3. Κάντε κλικ στο κουμπί γραφική επιλογή
4. Προσδιορίστε το σημείο της πλάκας στο Κύριο Παράθυρο κάνοντας κλικ σε αυτό
5. Τροποποιήστε την τιμή της συντεταγμένης Z1 για να προσδιορίσετε την ανύψωση της πλάκας στο σημείο 1 (οι συντεταγμένες X1 & Y1, που αντιστοιχούν στο γραφικά επιλεγμένο σημείο, ορίζονται αυτόματα).

Η ίδια διαδικασία πρέπει να ακολουθηθεί για τα άλλα δύο σημεία.

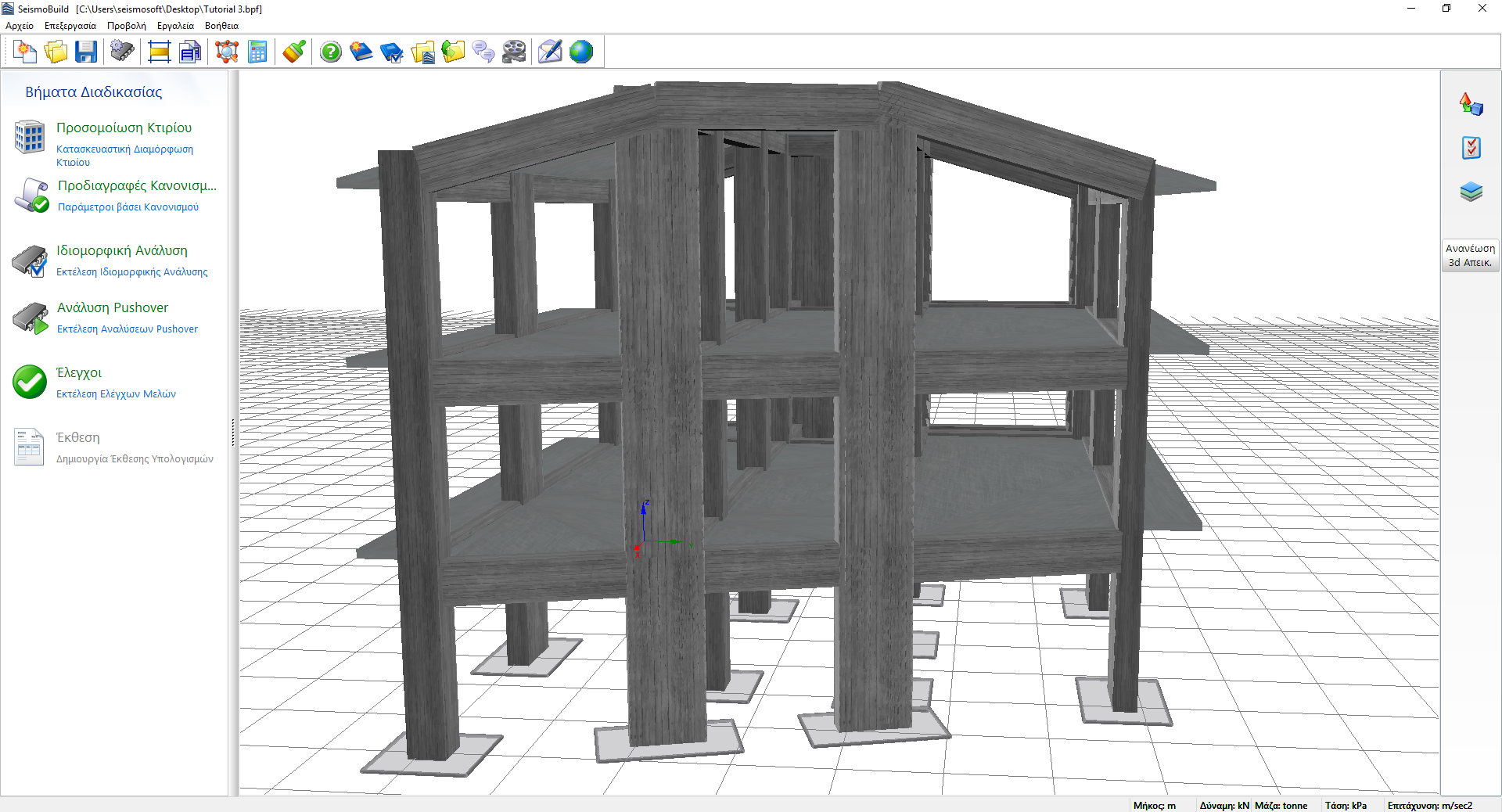

Η ανύψωση των γειτονικών δοκών και τα ύψη των υποστυλωμάτων προσαρμόζονται αυτόματα, ενώ τα υποστυλώματα υποδιαιρούνται από το πρόγραμμα σε μικρότερα στοιχεία, αν απαιτείται. Δηλαδή σε περιπτώσεις που δύο ή περισσότεροι δοκοί στηρίζονται από το ίδιο υποστύλωμα σε διαφορετικά επίπεδα, δημιουργούνται κοντά υποστυλώματα.
