Δοκός (Απλή και με Μανδύα)

Δοκοί μπορούν να προστεθούν με δύο κλικ του ποντικιού στο Κύριο Παράθυρο του Προσομοιωτή Κτιρίου.

Στο Παράθυρο Ιδιοτήτων οι χρήστες μπορούν να προσαρμόσουν τις διαστάσεις της διατομής είτε στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας είτε επιλέγοντας μια διατομή από τις προκαθορισμένες τυπικές διατομές.

Οι κεκλιμένες δοκοί μπορούν να προσομοιωθούν αποτελεσματικά καθορίζοντας τις διαφορές ανύψωσης των δύο άκρων της δοκού σε σχέση με το ύψος του ορόφου. Το ύψος των υποστυλωμάτων στήριξης προσαρμόζεται αυτόματα.

Οι ιδιότητες του συνδυασμού των υλικών μπορούν να οριστούν από το κύριο μενού (Εργαλεία > Ορισμός Συνδυασμών Υλικών), μέσω του αντίστοιχου κουμπιού  της γραμμής εργαλείων, ή μέσω του κουμπιού Ορισμός Συνδυασμών Υλικών στο Παράθυρο Ιδιοτήτων του μέλους. Οι απαιτούμενες τιμές για τον ορισμό των ιδιοτήτων των υλικών εξαρτώνται από τον τύπο των μελών, δηλαδή υφιστάμενα ή νέα μέλη. Από προεπιλογή, υπάρχουν δύο συνδυασμοί υλικών, ένα για τα υφιστάμενα στοιχεία και ένα για τα νέα.

Στις διατομές των δοκών μπορεί επίσης να οριστεί πρόσθετο μόνιμο κατανεμημένο φορτίο, το οποίο χρησιμεύει στον προσδιορισμό οποιουδήποτε φορτίου δεν σχετίζεται με το ίδιο βάρος της κατασκευής (π.χ. τελειώματα, τοιχοπληρώσεις, μεταβλητή φόρτιση κ.λπ.). Επιπλέον, φορτία μπορούν να οριστούν κάνοντας κλικ στο κουμπί Περισσότερα Φορτία. Οι χρήστες μπορούν να ορίσουν ομοιόμορφα κατανεμημένες δυνάμεις κατά μήκος του μέλους και στις τρεις μεταφορικές διευθύνσεις (Χ, Υ ή Ζ), καθώς και δυνάμεις ή ροπές σε οποιαδήποτε μεταφορική ή περιστροφική διεύθυνση (Χ, Υ, Ζ, RX, RY ή RZ) σε οποιαδήποτε από τις δύο άκρες του μέλους (αρχή ή τέλος). Επιπλέον, μπορούν να εφαρμοστούν πρόσθετα μόνιμα φορτία G’ (που δεν σχετίζονται με το ίδιο βάρος της κατασκευής), κινητά φορτία Q και φορτία χιονιού S, με το τελευταίο να ισχύει μόνο σύμφωνα με τα πρότυπα ASCE 41 και TBDY. Από προεπιλογή, όλα τα φορτία έχουν τιμή μηδέν. s

Ο διαμήκης και εγκάρσιος οπλισμός μπορεί να οριστεί μέσω των σχετικών διατάξεων οπλισμού. Διαφορετικές διατάξεις οπλισμού μπορούν να οριστούν στο μέσο και στα δύο άκρα της δοκού. Η προσθήκη μεμονωμένων διαμήκων ράβδων οπλισμού μπορεί επίσης να πραγματοποιηθεί μέσω της αντίστοιχης ενότητας Πρόσθετες Ράβδοι, όπου ο πρόσθετος οπλισμός μπορεί να εισαχθεί γραφικά.

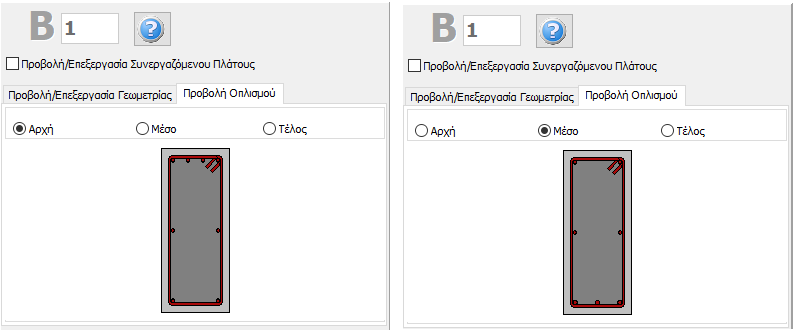

Στο Παράθυρο Ιδιοτήτων οι χρήστες μπορούν να επιλέξουν την Προβολή Οπλισμού, όπου εμφανίζεται ο διαμήκης οπλισμός της διατομής στην αρχή, στο μέσο και στο τέλος και μπορεί να ελεγχθεί η σωστή εισαγωγή του.

Μανδύες ΟΣ μπορούν να εφαρμοστούν στη διατομή επιλέγοντας τον τύπο του μανδύα στην ενότητα Μανδύας, δηλαδή αν είναι πλήρης μανδύας, μονόπλευρος, ή τρίπλευρος, και ορίζοντας τον συνδυασμό υλικών και τον διαμήκη και εγκάρσιο οπλισμό του μανδύα.

Η προσθήκη μεμονωμένων ράβδων διαμήκη οπλισμού στον μανδύα μπορεί επίσης να πραγματοποιηθεί μέσω της αντίστοιχης ενότητας Πρόσθετες Ράβδοι, όπου πρόσθετος οπλισμός μπορεί να εισαχθεί γραφικά τόσο στο υφιστάμενο όσο και στο νέο τμήμα της διατομής.

Στην ενότητα της Προηγμένης Προσομοίωσης, οι ρυθμίσεις του στοιχείου που βασίζονται στον κανονισμό μπορούν επίσης να οριστούν μέσω του παραθύρου διαλόγου Ειδικές Ιδιότητες Μέλους που ανοίγει από το αντίστοιχο κουμπί. Οι Παράμετροι Προσομοίωσης του μέλους μπορούν να οριστούν από το παράθυρο Παραμέτρων Προσομοίωσης, προσβάσιμο από το Παράθυρο Ιδιοτήτων.

Μετά τον ορισμό όλων των ιδιοτήτων της διατομής, το νέο μέλος μπορεί να προστεθεί περιγράφοντας δύο σημεία στο Κύριο Παράθυρο του Προσομοιωτή Κτιρίου. Η γραμμή εισαγωγής μπορεί να βρίσκεται στο κέντρο ή σε οποιαδήποτε από τις δύο πλευρές της δοκού. Αυτό μπορεί να οριστεί κάνοντας κλικ σε οποιαδήποτε από τις τρεις γραμμές στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας (η μαύρη γραμμή είναι η επιλεγμένη γραμμή).

Μετά τον ορισμό των πλακών, δύο πρόσθετες επιλογές δύναται να εμφανιστούν στο Παράθυρο Ιδιοτήτων των δοκών: (i) επιλογή για το αν θα συμπεριληφθεί ή όχι το συνεργαζόμενο πλάτος των δοκών στους υπολογισμούς και (ii) επιλογή για το αν η δοκός είναι ανεστραμμένη ή όχι. Το συνεργαζόμενο πλάτος υπολογίζεται αυτόματα από το πρόγραμμα, αλλά μπορεί επίσης να τροποποιηθεί από το χρήστη.

Για οδηγίες για την εισαγωγή δοκού πιέστε εδώ.

Σημειώσεις

1. Στην περίπτωση δοκών που στηρίζονται στο ίδιο υποστύλωμα σε διαφορετικά ύψη, το πρόγραμμα υποδιαιρεί αυτόματα το μέλος του υποστυλώματος, έτσι ώστε να προσομοιώνει αποτελεσματικά το κοντό υποστύλωμα που δημιουργείται.
2. Όταν η διατομή είναι με μανδύα, στις Ειδικές Ιδιότητες Μέλους οι χρήστες θα πρέπει να λαμβάνουν αποφάσεις σχετικά με τις παραμέτρους, έτσι ώστε να λαμβάνεται υπόψη ολόκληρη η διατομή, δηλαδή τόσο για τα υφιστάμενα όσο και για τα νέα μέρη.
