Εισαγωγή Σύνθετων Τοιχίων

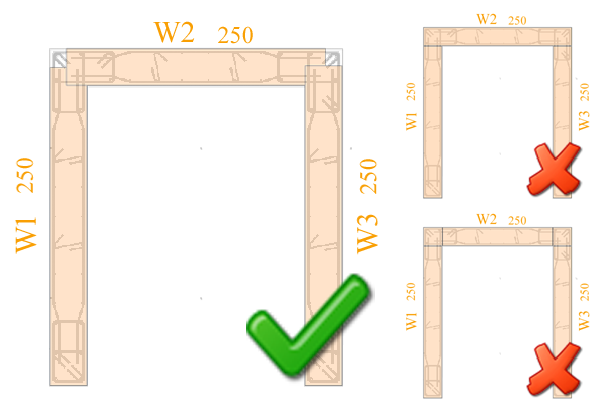

Για την προσομοίωση σύνθετου τοιχίου, θα πρέπει να εισαχθούν διαφορετικά τοιχία. Σύμφωνα με πρόσφατες έρευνες (Beyer K., Dazio A., and Priestley M.J.N. [2008]), ο καλύτερος τρόπος υποδιαίρεσης των μη επίπεδων τοιχίων, π.χ. σχήματος U ή σχήματος Ζ σε επίπεδες υποενότητες είναι με διαίρεση της γωνιακής περιοχής μεταξύ των τμημάτων του τοιχίου, όπως φαίνεται στο παρακάτω σχήμα:

Με αυτό τον τρόπο η εσωτερική ράβδος γωνίας αποδίδεται τόσο στον κορμό όσο και στις πλευρές, ενώ η εξωτερική ράβδος δεν αποδίδεται σε καμία διατομή, επομένως το συνολικό εμβαδόν οπλισμού διαμορφώνεται σωστά.

Σημείωση: Οι οριζόντιες άκαμπτες συνδέσεις ορίζονται αυτόματα από το πρόγραμμα προκειμένου να συνδεθούν τα καθορισμένα κατακόρυφα στοιχεία.
