Κυκλικό Υποστύλωμα (Απλό και Με Μανδύα)

Κυκλικό Υποστύλωμα μπορεί να προστεθεί με ένα απλό κλικ στο Κύριο Παράθυρο Προσομοιωτής Κτιρίου.

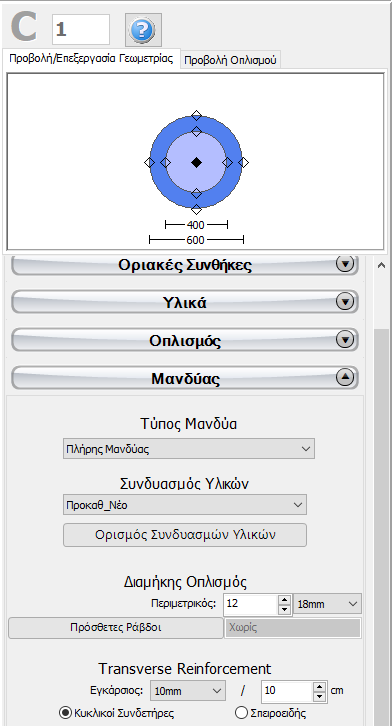

Στο Παράθυρο Ιδιοτήτων που εμφανίζεται, οι χρήστες μπορούν να προσαρμόσουν τις διαστάσεις των διατομών είτε στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας είτε επιλέγοντας μια διατομή από τις προκαθορισμένες τυπικές διατομές.

Είναι δυνατόν να οριστεί ύψος υποστυλώματος διαφορετικό από το γενικό ύψος ορόφου, καθώς και να προσαρμοστεί η στάθμη θεμελίωσης του υποστυλώματος, παρέχοντας έτσι τη δυνατότητα στο χρήστη να καθορίσει διαφορετικές στάθμες θεμελίωσης.

Οι ιδιότητες του συνδυασμού υλικών μπορούν να οριστούν από το κύριο μενού (Εργαλεία > Ορισμός Συνδυασμών Υλικών), μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων, ή μέσω του κουμπιού Ορισμός Συνδυασμών Υλικών στο Παράθυρο Ιδιοτήτων του μέλους. Οι απαιτούμενες τιμές για τον ορισμό των ιδιοτήτων των υλικών εξαρτώνται από τον τύπο των μελών, δηλαδή υφιστάμενα ή νέα μέλη. Από προεπιλογή, υπάρχουν δύο συνδυασμοί υλικών, ένα για τα υφιστάμενα στοιχεία και ένα για τα νέα.

Πρόσθετα φορτία μπορούν να οριστούν κάνοντας κλικ στο κουμπί Κατανεμημένα και στα Άκρα Φορτία. Οι χρήστες μπορούν να ορίσουν ομοιόμορφα κατανεμημένες δυνάμεις κατά μήκος του μέλους και στις τρεις μεταφορικές διευθύνσεις (Χ, Υ ή Ζ), καθώς και δυνάμεις ή ροπές σε οποιαδήποτε μεταφορική ή περιστροφική διεύθυνση (Χ, Υ, Ζ, RX, RY ή RZ) σε οποιαδήποτε από τα δύο άκρα του μέλους (βάση ή κορυφή). Επιπλέον, μπορούν να εφαρμοστούν πρόσθετα μόνιμα φορτία G’ (που δεν σχετίζονται με το ίδιο βάρος της κατασκευής), κινητά φορτία Q και φορτία χιονιού S, με το τελευταίο να ισχύει μόνο σύμφωνα με τα πρότυπα ASCE 41 και TBDY. Από προεπιλογή, όλα τα φορτία έχουν τιμή μηδέν.

Ο διαμήκης και εγκάρσιος οπλισμός μπορεί να οριστεί από την επεξεργασία των σχετικών διατάξεων οπλισμού. Η προσθήκη μεμονωμένων διαμήκων ράβδων οπλισμού μπορεί επίσης να πραγματοποιηθεί μέσω της αντίστοιχης ενότητας, όπου ο πρόσθετος οπλισμός μπορεί να εισαχθεί γραφικά.

Στο Παράθυρο Ιδιοτήτων οι χρήστες μπορούν να επιλέξουν την Προβολή Οπλισμού, όπου εμφανίζεται ο διαμήκης οπλισμός της διατομής και μπορεί να ελεγχθεί η σωστή εισαγωγή του.

Μανδύες ΟΣ μπορούν να εφαρμοστούν στη διατομή επιλέγοντας τον πλήρη τύπο του μανδύα και ορίζοντας τον συνδυασμό υλικών και τον διαμήκη και εγκάρσιο οπλισμό του μανδύα.

Η προσθήκη μεμονωμένων ράβδων διαμήκη οπλισμού στον μανδύα μπορεί επίσης να πραγματοποιηθεί μέσω της αντίστοιχης ενότητας Πρόσθετες Ράβδοι, όπου ο πρόσθετος οπλισμός μπορεί να εισαχθεί γραφικά στο υπάρχων και στο νέο τμήμα της διατομής.

Περαιτέρω, υφάσματα ΙΟΠ μπορούν να οριστούν σε στοιχεία υποστυλώματος μέσω της ενότητας Ορισμός Περιτύλιξης με ΙΟΠ, όπου οι χρήστες μπορούν να επιλέξουν το ύφασμα ΙΟΠ από μια λίστα με τα πιο συνήθη προϊόντα, που διατίθενται στην αγορά, ή να εισάγουν τιμές της επιλογής τους.

Στην ενότητα της Προηγμένης Προσομοίωσης, οι ρυθμίσεις στοιχείου που βασίζονται στον κανονισμό μπορούν να οριστούν μέσω του παραθύρου διαλόγου Ειδικές Ιδιότητες Μέλους που ανοίγει από το αντίστοιχο κουμπί. Οι Παράμετροι Προσομοίωσης του μέλους μπορούν επίσης να οριστούν από το παράθυρο Παραμέτρων Προσομοίωσης, προσβάσιμο από το Παράθυρο Ιδιοτήτων. Τέλος, μπορεί να επιλεχθεί το σημείο εισαγωγής (σημείο της διατομής που αντιστοιχεί στη θέση του κλικ του ποντικιού) καθώς και η περιστροφή της διατομής σε κάτοψη.

Μετά τον ορισμό όλων των ιδιοτήτων της διατομής, το νέο μέλος μπορεί να προστεθεί με ένα απλό κλικ στο Κύριο Παράθυρο Προσομοιωτής Κτιρίου.

Για οδηγίες για την εισαγωγή υποστυλώματος πιέστε εδώ.

Σημείωση: Όταν η διατομή είναι με μανδύα, στις Ειδικές Ιδιότητες Μέλους οι χρήστες θα πρέπει να λαμβάνουν αποφάσεις σχετικά με τις παραμέτρους, έτσι ώστε να λαμβάνεται υπόψη ολόκληρη η διατομή, δηλαδή τόσο για τα υφιστάμενα όσο και για τα νέα μέρη.
