Γενικές Πληροφορίες

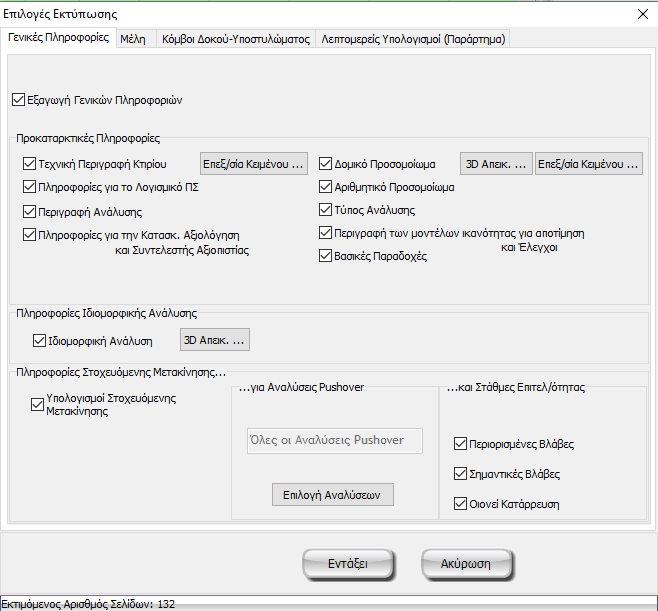

Στην ενότητα Γενικές Πληροφορίες οι χρήστες ορίζουν τις γενικές πληροφορίες της κατασκευής που θα περιλαμβάνονται στην τεχνική έκθεση. Η επιλογή μη εξαγωγής γενικών πληροφοριών είναι διαθέσιμη με την απενεργοποίηση του πλαισίου Εξαγωγή Γενικών Πληροφοριών.

Προκαταρκτικές Πληροφορίες
Στην ενότητα αυτή, καθορίζονται οι πληροφορίες σχετικά με το πρόγραμμα και τους Κανονισμούς που θα περιλαμβάνονται στην τεχνική έκθεση. Έχει καταβληθεί προσπάθεια ώστε να συμπεριλαμβάνονται τυπικές πληροφορίες που απαιτούνται στις περιπτώσεις των πιο κοινών κατασκευών, αλλά επίσης υπάρχουν και πολυάριθμες διαθέσιμες επιλογές με πληροφορίες που μπορούν να περιλαμβάνονται στην τεχνική έκθεση. Επιπλέον, επιλέγοντας τα αντίστοιχα κουμπιά Επεξεργασία Κειμένου εμφανίζονται προεπιλεγμένα κείμενα παρέχοντας κατευθυντήριες γραμμές για την τεχνική περιγραφή της δομής και του λογισμικού, τα οποία μπορούν να τροποποιηθούν μερικώς ή ολικώς σύμφωνα με τις ανάγκες και τις προτιμήσεις του χρήστη.

Όλες οι πληροφορίες σχετικά με το πρόγραμμα SeismoBuild και τους Κανονισμούς, όπως οι στάθμες επιτελεστικότητας, η αποτίμηση της κατασκευής, οι συντελεστές αξιοπιστίας της κατασκευής, οι τύποι ανάλυσης και τα μοντέλα ικανότητας για αποτίμηση και έλεγχο, καθώς και το αριθμητικό μοντέλο και οι βασικές παραδοχές είναι προκαθορισμένες ή αυτόματα ορισμένες και μπορούν να εξαχθούν στην τεχνική έκθεση επιλέγοντας το αντίστοιχο πλαίσιο ελέγχου.

Η προοπτική των 3D εικόνων της κατασκευής που εξάγεται στην τεχνική έκθεση μπορεί να τροποποιηθεί, εφόσον στο παράθυρο προβολής "Επεξεργασία/Προβολή 3D Απεικονίσεων", το οποίο είναι προσβάσιμο από τα κουμπιά 3D Απεικονίσεις..., επιλέγεται το κουμπί Ενημέρωση Απεικόνισης Έκθεσης.

Πληροφορίες Ιδιομορφικής Ανάλυσης
Σε αυτήν την ενότητα επιλέγεται αν θα συμπεριληφθεί η ιδιομορφική ανάλυση στην τεχνική έκθεση. Τα αποτελέσματα ιδιοτιμών που θα εξαχθούν είναι η φυσική περίοδος/συχνότητα κάθε ιδιομορφής, οι ιδιομορφικοί συντελεστές συμμετοχής, οι ενεργές ιδιομορφικές μάζες και τα ποσοστά τους, καθώς και δύο εικόνες τον ιδιομορφών στους δύο κύριους οριζόντιους άξονες Χ και Υ. Οι χρήστες μπορούν να τροποποιήσουν την προοπτική αυτών των εικόνων μέσω του κουμπιού "3D Απεικονίσεις...", όπου υπάρχει επίσης ένας συντελεστής παραμόρφωσης για την τροποποίηση της κλίμακας παραμορφώσεων των 3D γραφικών απεικονίσεων.

Πληροφορίες Στοχευόμενης Μετακίνησης ή Δυναμικής Ανάλυσης
Όταν επιλέγεται η μη γραμμική στατική διαδικασία, η καμπύλη ικανότητας της κατασκευής πριν και μετά τη γραμμικοποίηση για την επιλεγμένη pushover ανάλυση, καθώς και η στοχευόμενη μετακίνηση για τις επιλεγμένες στάθμες επιτελεστικότητας μπορούν να εξαχθούν στην τεχνική έκθεση. Οι χρήστες μπορούν να καθορίσουν, για ποιες αναλύσεις θα εξαχθούν οι πληροφορίες στοχευόμενης μετακίνησης, καθώς και για ποιες στάθμες επιτελεστικότητας. Η προεπιλεγμένη επιλογή είναι η εξαγωγή των πληροφοριών για όλες τις εκτελεσθείσες αναλύσεις και για όλες τις στάθμες επιτελεστικότητας.

Στην περίπτωση της μη γραμμικής δυναμικής διαδικασίας, τα τεχνητά επιταχυνσιογραφήματα για την επιλεγμένη δυναμική ανάλυση στον άξονα Χ και Υ, καθώς και τα αντίστοιχα φάσματα απόκρισης για τις επιλεγμένες οριακές καταστάσεις μπορούν να εξαχθούν στην τεχνική έκθεση. Οι χρήστες μπορούν να ορίσουν, για ποιες αναλύσεις θα εξαχθούν οι πληροφορίες τεχνητών επιταχυνσιογραφημάτων, καθώς και για ποιες οριακές καταστάσεις. Η προεπιλεγμένη επιλογή είναι η εξαγωγή των πληροφοριών για όλες τις εκτελεσθείσες αναλύσεις και για όλες τις οριακές καταστάσεις.
