Εκτέλεση της Ανάλυσης

Αφού εισαχθούν τα δεδομένα του μοντέλου και πραγματοποιηθεί η ιδιομορφική ανάλυση, ο χρήστης είναι έτοιμος να εκτελέσει την ανάλυση. Αυτό γίνεται στην περιοχή Ανάλυση Pushover ή Δυναμική Ανάλυση του SeismoBuild επιλέγοντας το κουμπί Εκτέλεση Ανάλυσης.

Ανάλογα με το μέγεθος της κατασκευής, τον τύπο των επιλεγμένων πλαισιακών στοιχείων, τα εφαρμοζόμενα φορτία και την ικανότητα επεξεργασίας του υπολογιστή που χρησιμοποιείται, η ανάλυση μπορεί να διαρκέσει μερικά δευτερόλεπτα ως μερικά λεπτά.

Καθώς εκτελείται η ανάλυση, μια γραμμή προόδου παρέχει στο χρήστη μια ποσοστιαία ένδειξη για το πόσο έχει προχωρήσει η ανάλυση και ένα μήνυμα, που βρίσκεται πάνω από τη γραμμή προόδου ενημερώνει για τον αριθμό της ανάλυσης που εκτελείται. Οι χρήστες μπορούν με αυτό τον τρόπο να αξιολογήσουν γρήγορα τον χρόνο αναμονής που απαιτείται για την ολοκλήρωση της ανάλυσης και, συνεπώς, να σχεδιάσουν γρήγορα το πρόγραμμα εργασίας τους. Η ανάλυση μπορεί επίσης να διακοπεί, επιτρέποντας στους χρήστες να (i) απαλλάξουν στιγμιαία τους υπολογιστικούς πόρους ώστε να εκτελέσουν μια άλλη επείγουσα εργασία, ή (ii) να ελέγξουν τα αποτελέσματα που έχουν εξαχθεί εώς εκείνο το σημείο, τα οποία μπορεί να είναι χρήσιμα για να αποφασιστεί η αναγκαιότητα της συνέχισης της υπόλοιπης ανάλυσης ή όχι. Εάν ο χρήστης πιέσει ξανά το κουμπί Εκτέλεσης Ανάλυσης, η ανάλυση μπορεί να συνεχιστεί κανονικά.

Περαιτέρω, ο χρήστης έχει τη δυνατότητα να παρατηρεί σε πραγματικό χρόνο τη γραφική απεικόνιση της καμπύλης συμπεριφοράς (στατική ανάλυση pushover) του κόμβου ελέγχου και της αντίστοιχης διεύθυνσης ή το διάγραμμα της μετατόπισης κορυφής έναντι του χρόνου (δυναμική ανάλυση). Ωστόσο, αυτή η επιλογή μπορεί να επιβραδύνει την ανάλυση και να αυξήσει το υπολογιστικό κόστος της όταν χρησιμοποιείται σε σχετικά αργούς υπολογιστές, για αυτό και ο χρήστης έχει επίσης τη δυνατότητα να απενεργοποιήσει την απεικόνιση σε πραγματικό χρόνο, επιλέγοντας να προβάλλονται μόνο οι καταγραφές της ανάλυσης.

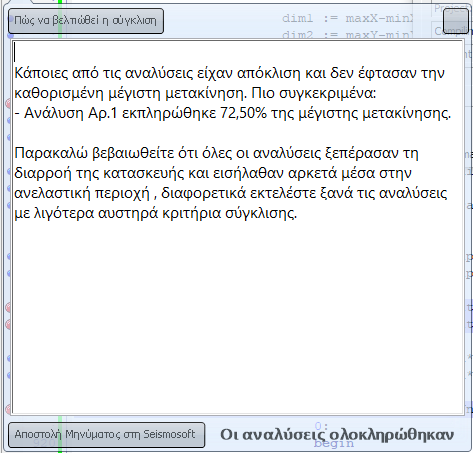

Ένα μήνυμα εμφανίζεται, όταν ολοκληρωθούν οι αναλύσεις, οι οποίες παρέχουν πληροφορίες σχετικά με την εκτέλεση των αναλύσεων. Συγκεκριμένα, το μήνυμα ενημερώνει εάν ολοκληρώθηκε με επιτυχία ολόκληρη η διαδικασία (δηλαδή όλες οι αναλύσεις έχουν φτάσει στην καθορισμένη μέγιστη μετακίνηση ή όλα τα βήματα των καθορισμένων χρονοϊστοριών στη δυναμική ανάλυση έχουν ολοκληρωθεί) ή αν ο επιλυτής SeismoBuild δεν μπόρεσε να εκτελέσει όλες τις αναλύσεις μέχρι το τέλος λόγω δυσκολιών σύγκλισης. Στην τελευταία περίπτωση το μήνυμα ενημερώνει για το ποσοστό της μέγιστης μετατόπισης που επιτεύχθηκε όταν τερματίστηκε η ανάλυση.

Σημειώσεις

1. Όποτε η παραμορφωμένη μορφή της κατασκευής σε πραγματικό χρόνο είναι δύσκολο να ερμηνευτεί (επειδή οι μετατοπίσεις είτε είναι πολύ μεγάλες είτε πολύ μικρές), οι χρήστες μπορούν να κάνουν δεξί κλικ στο παράθυρο σχεδίασης και να προσαρμόσουν τους αντίστοιχους Πολλαπλασιαστές Παραμόρφωσης. Οι επιλογές 3D Γραφικής Απεικόνισης είναι επίσης διαθέσιμες για περαιτέρω λεπτομερή ρύθμιση (π.χ. σε ορισμένες περιπτώσεις, μπορεί να αποδειχθεί πρακτικό να διορθώσετε τους άξονες της γραφικής παράστασης, αντί να τους ενημερώσετε αυτόματα από το πρόγραμμα). Ανατρέξτε στην ενότητα Απεικόνιση Παραμορφωμένης Μορφής για περαιτέρω συμβουλές και πληροφορίες σχετικά με την απεικόνιση του παραμορφωμένου σχήματος ενός μοντέλου σε πραγματικό χρόνο.
2. Η τρέχουσα έκδοση του SeismoBuild δεν επωφελείται από τον πολυεπεξεργαστή ενός υπολογιστή, έτσι η ταχύτητα μιας μόνο ανάλυσης μπορεί να αυξηθεί μόνο με την αύξηση της ταχύτητας του CPU (μαζί με τις ταχύτητες της προσωρινής μνήμης CPU, των μονάδων RAM, της Video RAM, του σκληρού δίσκου (περιστροφή και πρόσβαση)). Ωστόσο, με περισσότερες από μία CPU, θα μειωθούν οι χρόνοι λειτουργίας πολλαπλών σύγχρονων αναλύσεων, αφού σε τέτοιες περιπτώσεις μπορεί να πραγματοποιηθεί "παράλληλη επεξεργασία".
3. Υπάρχει περιορισμός RAM στο SeismoBuild (4GB σε συστήματα Windows 64 bit και 3GB σε συστήματα Windows 32 bit). Ωστόσο, τα όρια αυτά είναι σημαντικά υψηλότερα από τη RAM που απαιτείται για την αποτίμηση τυπικών οικοδομικών έργων.
