Παράμετροι Καθολικής Απόκρισης

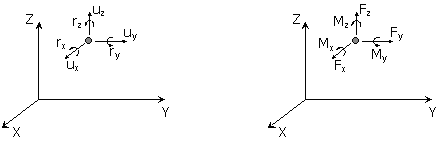

Για την ανελαστική στατική ανάλυση μπορούν να εξαχθούν τέσσερα διαφορετικά είδη παραμέτρων συνολικής απόκρισης σε αυτή την ενότητα:(i) δομικές μετακινήσεις, (ii) δυνάμεις και ροπές στις στηρίξεις, (iii) υστερητικές καμπύλες, (iv) έλεγχοι βάσει Κανονισμού. Πέραν του τελευταίου, όλα τα άλλα αποτελέσματα ορίζονται στο καθολικό σύστημα συντεταγμένων, όπως φαίνεται στο παρακάτω σχήμα, όπου σημειώνεται ότι οι μεταβλητές περιστροφής/ροπής, που ορίζονται σε σχέση με έναν συγκεκριμένο άξονα, αναφέρονται πάντα στην περιστροφή/ροπή, γύρω, όχι κατά μήκος, του ίδιου άξονα.

.

Σημείωση: Οι αντιδράσεις των στηρίξεων πρέπει προφανώς να είναι ίσες με τις εσωτερικές δυνάμεις των στοιχείων βάσης που συνδέονται με τους κόμβους θεμελίωσης. Με άλλα λόγια, θα περίμενε κανείς ότι οι τιμές που λαμβάνονται στις Δυνάμεις και Ροπές στις Στηρίξεις να είναι πανομοιότυπες με εκείνες που δίνονται στα Εντατικά/Παραμορφωσιακά Μεγέθη Στοιχείων που συνδέονται με τα θεμέλια. Ωστόσο, μερικοί παράγοντες μπορούν στην πραγματικότητα να οδηγήσουν σε διαφορές στις δύο αυτές παραμέτρους απόκρισης, π.χ. τα εντατικά/παραμορφωσιακά μεγέθη στοιχείων δίνονται στο τοπικό σύστημα αναφοράς κάθε στοιχείου, ενώ δράσεις σε στηρίξεις παρέχονται στο καθολικό σύστημα συντεταγμένων. Επομένως, στις περιπτώσεις όπου προκύπτουν μεγάλες μετακινήσεις/περιστροφές στην κατασκευή, μπορούν να παρατηρηθούν διαφορές στις δυνάμεις των στοιχείων και στις οριζόντιες αντιδράσεις στηρίξεων.

Όλες Παράμετροι Καθολικής Απόκρισης περιγράφονται εν συντομία παρακάτω:

Δομικές Μετακινήσεις
Ο χρήστης μπορεί να λάβει τα αποτελέσματα μετακίνησης οποιουδήποτε αριθμού κόμβων συμπεριλαμβανομένου του κόμβου ελέγχου, για οποιοδήποτε από τους έξι καθολικούς βαθμούς ελευθερίας. Υπάρχει επίσης η δυνατότητα για εξαγωγή των αποτελεσμάτων της σχετικής μετατόπισης, καθώς και η επιλογή εμφάνισης στα διαγράμματα των μέγιστων, ελάχιστων και απόλυτων μέγιστων τιμών.

Δυνάμεις και Ροπές στις Στηρίξεις
Ομοίως με τις δομικές μετακινήσεις, οι δυνάμεις στήριξης και οι ροπές σε κάθε κατεύθυνση μπορούν να ληφθούν για όλους τους δεσμευμένους κόμβους. Για παράδειγμα, η δυνατότητα εξαγωγής αποτελέσματος της συνολικής δύναμης/ροπής σε συγκεκριμένη κατεύθυνση, αντί των μεμονωμένων τιμών στήριξης, επιτρέπει επίσης τον υπολογισμό και τη γραφική απεικόνιση των συνολικών τιμών τέμνουσας βάσης. Τέλος, οι μέγιστες, ελάχιστες και απόλυτες μέγιστες τιμές μπορούν να εμφανιστούν στο επιλεγμένο διάγραμμα.

Σημείωση: Προφανώς, η συνολική αντίδραση ροπής της στήριξης δεν περιλαμβάνει δράσεις ανατροπής και αποτελείται απλώς από το άθροισμα των ροπών στις στηρίξεις της κατασκευής.

Υστερητικές Καμπύλες
Ο χρήστης είναι σε θέση να καθορίσει ένα μεταφορικό/στροφικό καθολικό βαθμό ελευθερίας για να απεικονιστεί σε γραφική παράσταση έναντι της αντίστοιχης συνολικής τέμνουσας-βάσης/ροπής-βάσης ή του συντελεστή φορτίου (ανελαστική στατική ανάλυση). Σε στατική μη γραμμική ανάλυση, μια τέτοια γραφική παράσταση αντιπροσωπεύει την καμπύλη ικανότητας της κατασκευής. Υπάρχει επίσης η δυνατότητα για εξαγωγή αποτελέσματος σχετικής μετατόπισης, καθώς και η επιλογή εμφάνισης πάνω στη γραφική παράσταση των μέγιστων, ελάχιστων και απόλυτων μέγιστων τιμών.

Έλεγχοι Βάσει Κανονισμού
Εδώ, ο χρήστης μπορεί να προβάλλει τους ελέγχους βάσει Κανονισμού σε κάθε βήμα της ανάλυσης. Οι χρήστες μπορούν να επιλέξουν τον έλεγχο από το σχετικό αναδυόμενο μενού και το βήμα της ανάλυσης και να κάνουν κλικ στο κουμπί Ανανέωση. Τα αποτελέσματα μπορούν να εμφανιστούν για όλα τα δομικά μέλη, ή μόνο για εκείνα τα μέλη που έχουν φτάσει την οριακή τιμή για τον επιλεγμένο έλεγχο. Επίσης, ο χρήστης μπορεί να εξάγει την ιστορία των ελέγχων βάσει Κανονισμού για τα στοιχεία της κατασκευής κατά την διάρκεια της ανάλυσης. Οι χρήστες μπορούν να επιλέξουν τον έλεγχο από το σχετικό αναδυόμενο μενού και το στοιχείο και να κάνουν κλικ στο κουμπί Ανανέωση. Τα αποτελέσματα μπορούν να εμφανιστούν υπό την μορφή διαγράμματος ή πίνακα. Τέλος, οι μέγιστες τιμές μπορούν να εμφανιστούν στο επιλεγμένο διάγραμμα.
