Απεικόνιση Παραμορφωμένης Μορφής

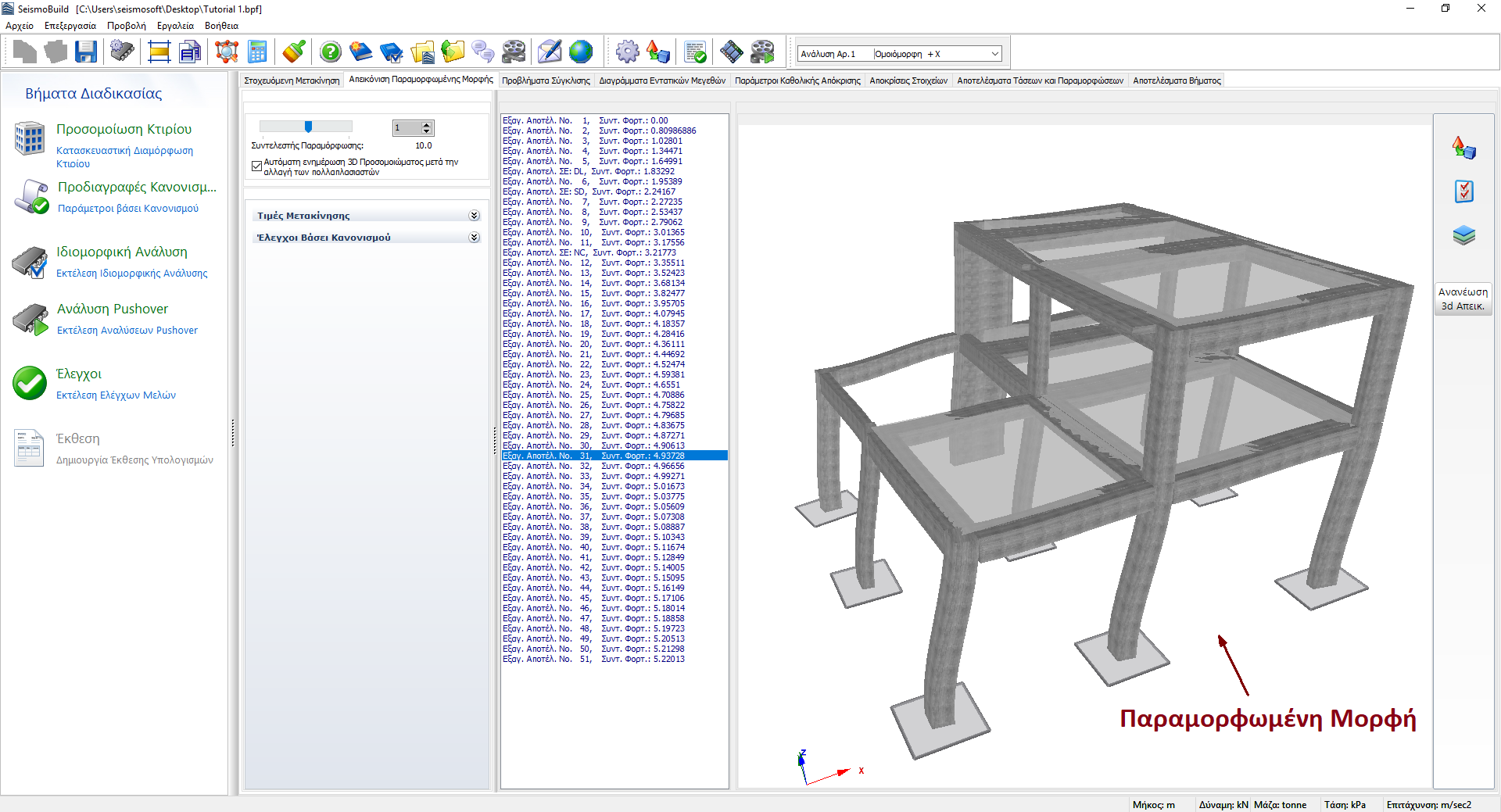

Με την Απεικόνιση Παραμορφωμένης Μορφής, οι χρήστες έχουν τη δυνατότητα να δουν το παραμορφωμένο σχήμα του μοντέλου σε κάθε βήμα της ανάλυσης (κάντε κλικ στο επιθυμητό βήμα εξόδου για να ενημερώσετε την προβολή του παραμορφωμένου σχήματος), διευκολύνοντας έτσι την παρατήρηση των παραμορφώσεων και τελικά των μηχανισμών κατάρρευσης.

Η γραφική απεικόνιση του παραμορφωμένης μορφής μπορεί να τροποποιηθεί και να προσαρμοστεί με τη χρήση των Επιλογών 3D Απεικόνισης και στη συνέχεια να αντιγραφεί σε οποιαδήποτε εφαρμογή των Windows μέσω της δυνατότητας Αντιγραφή 3D Απεικόνισης. Επιπλέον, κάθε φορά που η παραμορφωμένη μορφή της κατασκευής σε πραγματικό χρόνο είναι δύσκολο να προσδιοριστεί (επειδή οι μετακινήσεις είτε είναι πολύ μεγάλες είτε πολύ μικρές), οι χρήστες μπορούν να χρησιμοποιήσουν τον Πολλαπλασιαστή Παραμόρφωσης διαθέσιμο στην αριστερή πλευρά της καρτέλας Απεικόνιση Παραμορφωμένης Μορφής, μέσω του μενού προγράμματος (Εργαλεία> Ρυθμίσεις Παραμορφωμένης Μορφής...) ή μέσω του αντίστοιχου αναδυόμενου μενού.

Η επιλογή αυτόματης απεικόνισης του 3D μοντέλου μετά την αλλαγή των πολλαπλασιαστών είναι διαθέσιμη. Οι χρήστες μπορούν να απενεργοποιήσουν αυτήν την επιλογή και να προβούν σε χειροκίνητη ανανέωση κάνοντας κλικ στο κουμπί ανανέωση 3D απεικόνισης στα δεξιά.
