Διαγράμματα Εντατικών Μεγεθών

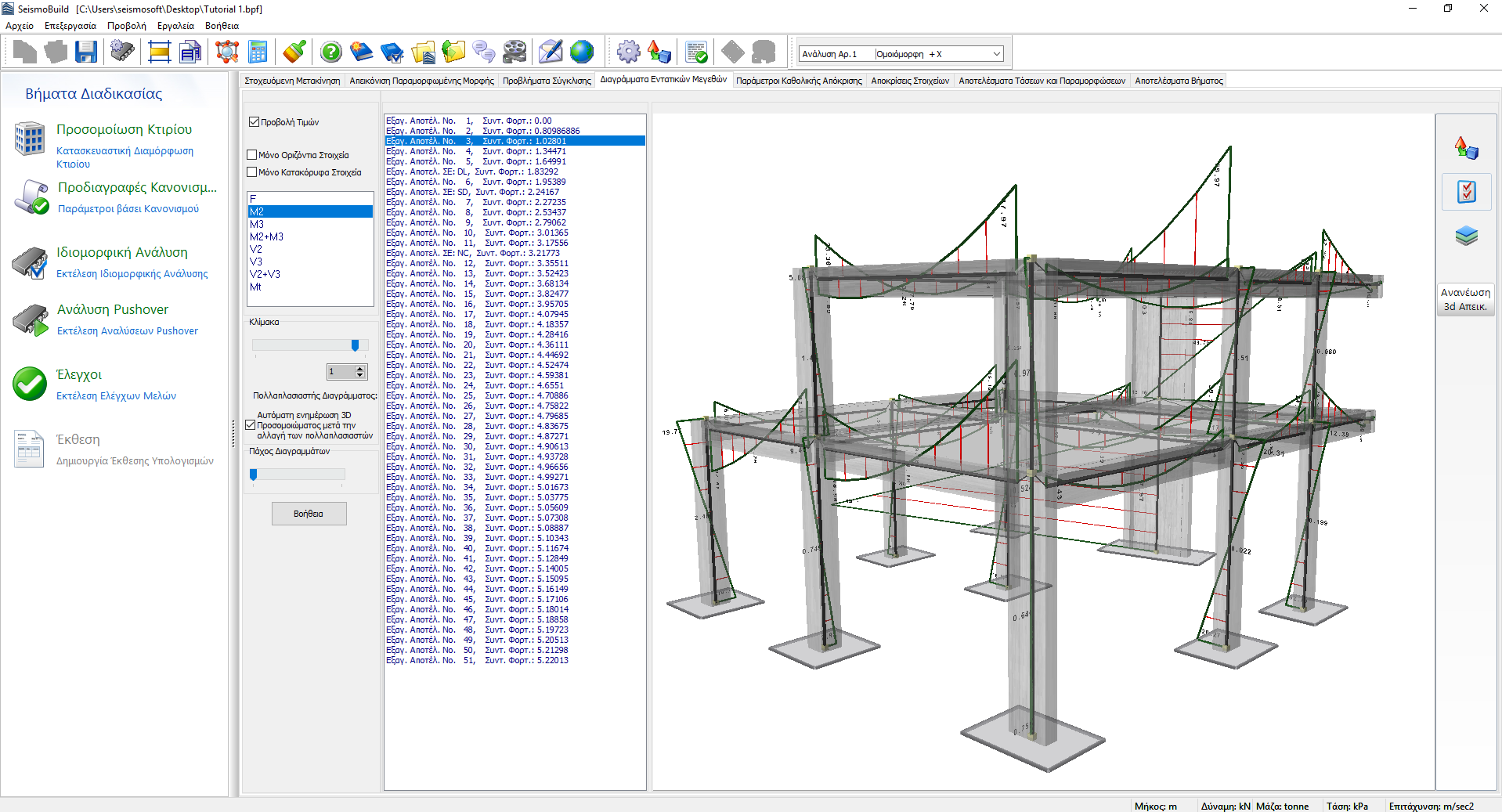

Τα διαγράμματα εσωτερικών δυνάμεων (αξονική και διατμητική) και ροπών (κάμψη και στρέψη) παρέχονται σε Προβολή 3D Απεικόνισης. Από προεπιλογή, τα διαγράμματα για οριζόντια και κάθετα στοιχεία εμφανίζονται στην ίδια γραφική παράσταση. Εάν οι χρήστες επιθυμούν να έχουν τα διαγράμματα χωριστά (μόνο για οριζόντια ή κάθετα στοιχεία), πρέπει να επιλέξουν το κατάλληλο πεδίο. Υπάρχει επίσης η δυνατότητα κλιμάκωσης των διαγραμμάτων και του πάχους των γραμμών.

Οι χρήστες μπορούν να προσαρμόσουν την όψη των διαγραμμάτων μεταβάλλοντας τις ρυθμίσεις των 'Δομικών Μελών' στο μενού Επιλογές 3D Απεικόνισης (π.χ. χρώμα κύριας γραμμής και δευτερεύουσας γραμμής, αριθμό τμημάτων γραμμών και αριθμό προβαλλόμενων τιμών).
