Απεικόνιση Παραμορφωμένης Μορφής

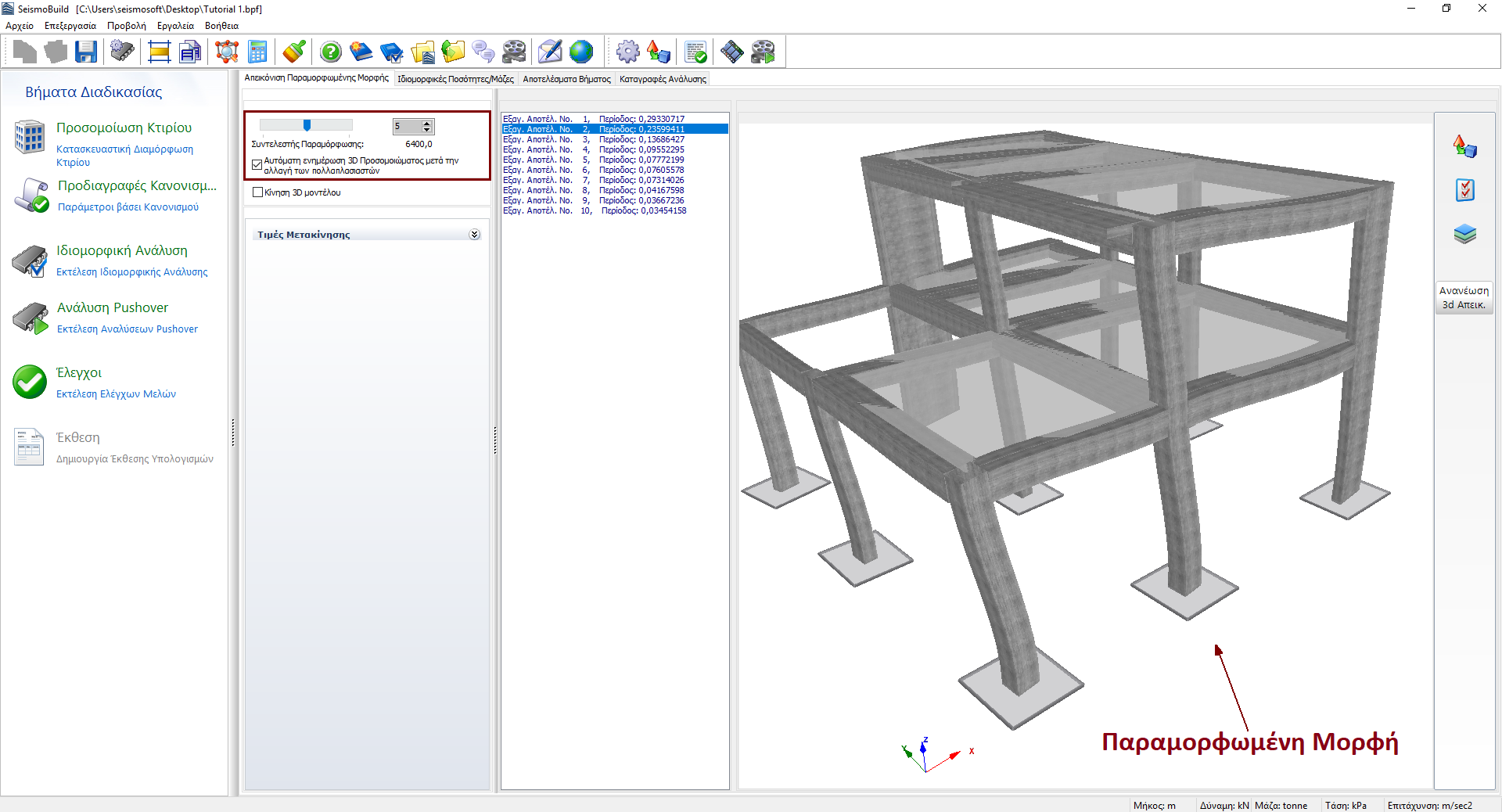

Με την Απεικόνιση Παραμορφωμένης Μορφής, οι χρήστες έχουν τη δυνατότητα απεικόνισης του παραμορφωμένου σχήματος του μοντέλου για κάθε περίοδο του μοντέλου (κάντε κλικ στην ιδιομορφή που επιθυμείτε για να ενημερώσετε την παραμορφωμένη απεικόνιση σχήματος).

Η παραμορφωμένη γραφική απεικόνιση του σχήματος μπορεί να τροποποιηθεί και να προσαρμοστεί χρησιμοποιώντας τις Επιλογές 3D Απεικόνισης και στη συνέχεια να αντιγραφεί σε οποιαδήποτε εφαρμογή των Windows μέσω της δυνατότητας Αντιγραφή 3D Απεικόνισης. Επιπλέον, όποτε το παραμορφωμένο σχήμα της κατασκευής σε πραγματικό χρόνο είναι δύσκολο να ερμηνευτεί (επειδή οι μετατοπίσεις είτε είναι πολύ μεγάλες είτε πολύ μικρές), οι χρήστες μπορούν να χρησιμοποιήσουν τον Συντελεστή Παραμόρφωσης διαθέσιμο στα αριστερά της καρτέλας Απεικόνιση Παραμορφωμένης Μορφής ή τον Πολλαπλασιαστή Παραμόρφωσης, διαθέσιμος από το αναδυόμενο μενού με δεξί κλικ, από το κύριο μενού (Εργαλεία > Ρυθμίσεις Παραμορφωμένης Μορφής...) ή μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων, για την καλύτερη προσαρμογή της γραφικής απεικόνισης.

Τέλος, η ιδιομορφή ταλάντωσης της κατασκευής (όπως προκύπτει από την ιδιομορφική ανάλυση) μπορεί να απεικονιστεί γραφικά μέσω της επιλογής του πλαισίου Κίνηση 3D Μοντέλου.
