Διατμητική Αντοχή (ASCE)

Η ικανότητα σε Διάτμηση υπολογίζεται σύμφωνα με τον ASCE όπως υποδεικνύεται παρακάτω:

Υποστυλώματα
Η ικανότητα σε διάτμηση των υποστυλωμάτων υπολογίζεται μέσω της ακόλουθης έκφρασης σύμφωνα με την ενότητα 4.2.1 του ASCE 41-23.

Τοιχία
Η αντοχή σε διάτμηση ενός τοιχίου υπολογίζεται από την ακόλουθη έκφραση:

:



Σημείωση: Η τιμή του V_n σε οποιοδήποτε οριζόντια διατομή για διάτμηση στο επίπεδο του τοιχίου δεν πρέπει να λαμβάνεται μεγαλύτερη από  σύμφωνα με την ενότητα 11.5.4.3 του ACI 318-19.

Δοκοί

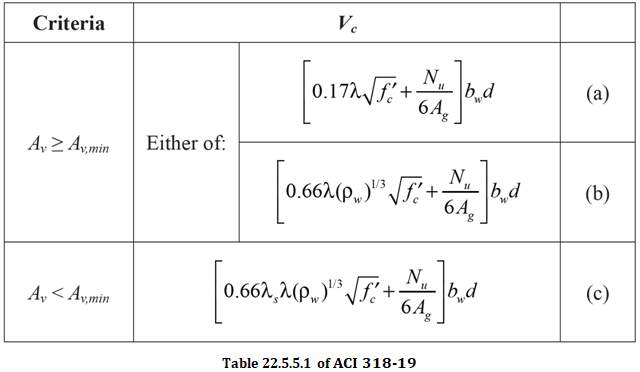

Η ικανότητα σε διάτμηση διατομών δοκού υπολογίζεται από την εξίσωση (22.5.1.1) του ACI 318-19, με την αντοχή σε διάτμηση που παρέχεται από τον εγκάρσιο οπλισμό να υπολογίζεται από την εξίσωση (22.5.8.5.3) του ACI 318-19 και την αντοχή σε διάτμηση που παρέχεται από το σκυρόδεμα να υπολογίζεται από τον λεπτομερή υπολογισμό της ενότητας 22.5.5.1 του ACI318-19.

Υφάσματα ΙΟΠ
Η αντοχή σε διάτμηση Vn, μπορεί να υπολογιστεί από την εξίσωση (4.2.3.1) του ACI 369.1-22 για υποστυλώματα ή την εξίσωση (22.5.1.1) του ACI 318-19 για δοκούς και τοιχία προσθέτοντας στο Vs τη συνεισφορά του μανδύα ΙΟΠ στην αντοχή σε διάτμηση.

Η συνεισφορά του μανδύα ΙΟΠ στην αντοχή σε διάτμηση υπολογίζεται μέσω της ακόλουθης έκφρασης πολλαπλασιαζόμενη με ένα συντελεστή απομείωσης ψf, όπως περιγράφεται στην ενότητα 11.4 του ACI 440:

όπου

και

Σημείωση: Η συνολική αντοχή σε διάτμηση παρέχεται από το άθροισμα του οπλισμού διάτμησης των ΙΟΠ και του οπλισμού διάτμησης χάλυβα πρέπει να περιορίζεται όπως υποδεικνύεται στην εξίσωση παρακάτω:
