Παραμορφώσεις Μελών (TBDY μόνο)

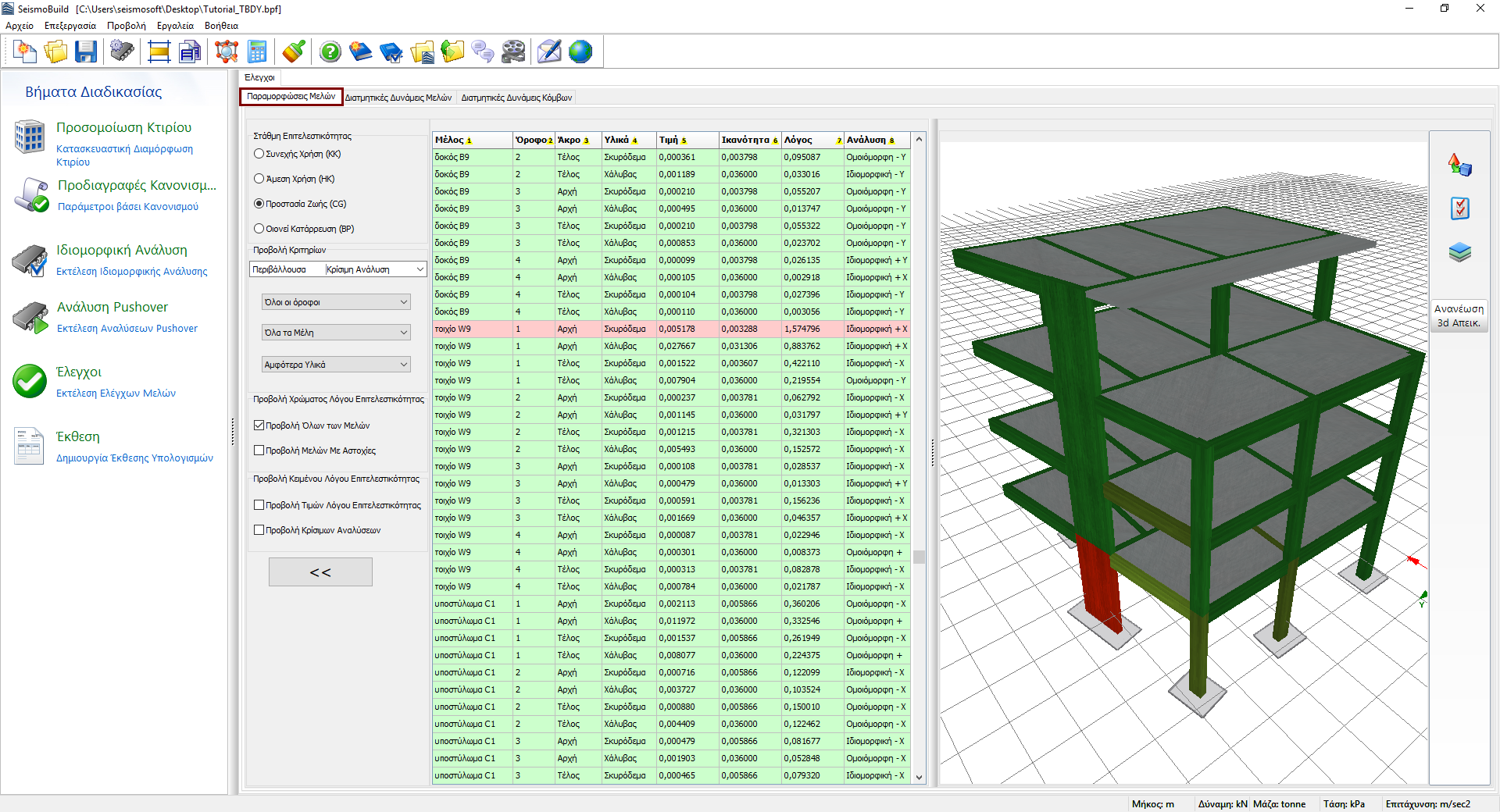

Τα αποτελέσματα της ικανότητας σε παραμόρφωση των δοκών, υποστυλωμάτων και τοιχίων, μπορούν αν απεικονισθούν σε αυτήν την ενότητα (αυτός ο έλεγχος εφαρμόζεται μόνο στον TBDY). Οι χρήστες μπορούν να επιλέξουν για ποια Στάθμη Επιτελεστικότητας, να δουν τα αποτελέσματα και να διαλέξουν φίλτρα, τα οποία περιλαμβάνουν τον προσδιορισμό της ανάλυσης, τον όροφο, τον τύπο του μέλους και τον τοπικό άξονα. Οι διαθέσιμες στάθμες επιτελεστικότητας είναι εκείνες που έχουν ήδη επιλεγεί από την ενότητα Στάθμες Επιτελεστικότητας στις Προδιαγραφές Κανονισμού. Επίσης, στο αναδυόμενο μενού για την επιλογή της ανάλυσης, εκτός από τις εκτελεσθείσες αναλύσεις, υπάρχει μια επιλογή που καλείται Κρίσιμη Ανάλυση, η οποία είναι η περιβάλλουσα των αποτελεσμάτων όλων των αναλύσεων. Τα στοιχεία που έχουν υπερβεί την ικανότητα τους σε παραμόρφωση, σημειώνονται με κόκκινο χρώμα τόσο στην προβολή πίνακα όσο και στη 3D απεικόνιση όπου διαφορετικές επιλογές απεικόνισης είναι διαθέσιμες. Για παράδειγμα οι χρήστες μπορεί να επιλέξουν να εμφανίζεται ο λόγος επιτελεστικότητας μέλους ή η κρίσιμη ανάλυση για κάθε μέλος στη 3D απεικόνιση, ή να εμφανίζονται τα στοιχεία με διαφορετικά χρώματα, βάσει της τιμής του λόγου επιτελεστικότητάς τους για την επιλεγμένη στάθμη επιτελεστικότητας.

Σημειώσεις

1. Είναι εφικτό να αποκρύψετε τον πίνακα προβολής δεδομένων μέσω του αντίστοιχου κουμπιού [<<], για να δείτε την 3D απεικόνιση του μοντέλου σε λειτουργία "πλήρους οθόνης".
2. Με δεξί κλικ σε ένα στοιχείο και επιλέγοντας το Προβολή Όλων Των Ελέγχων Μέλους, εμφανίζεται το παράθυρο με τους ελέγχους για όλες τις αναλύσεις για το συγκεκριμένο στοιχείο.
