Στροφές Χορδής Μελών

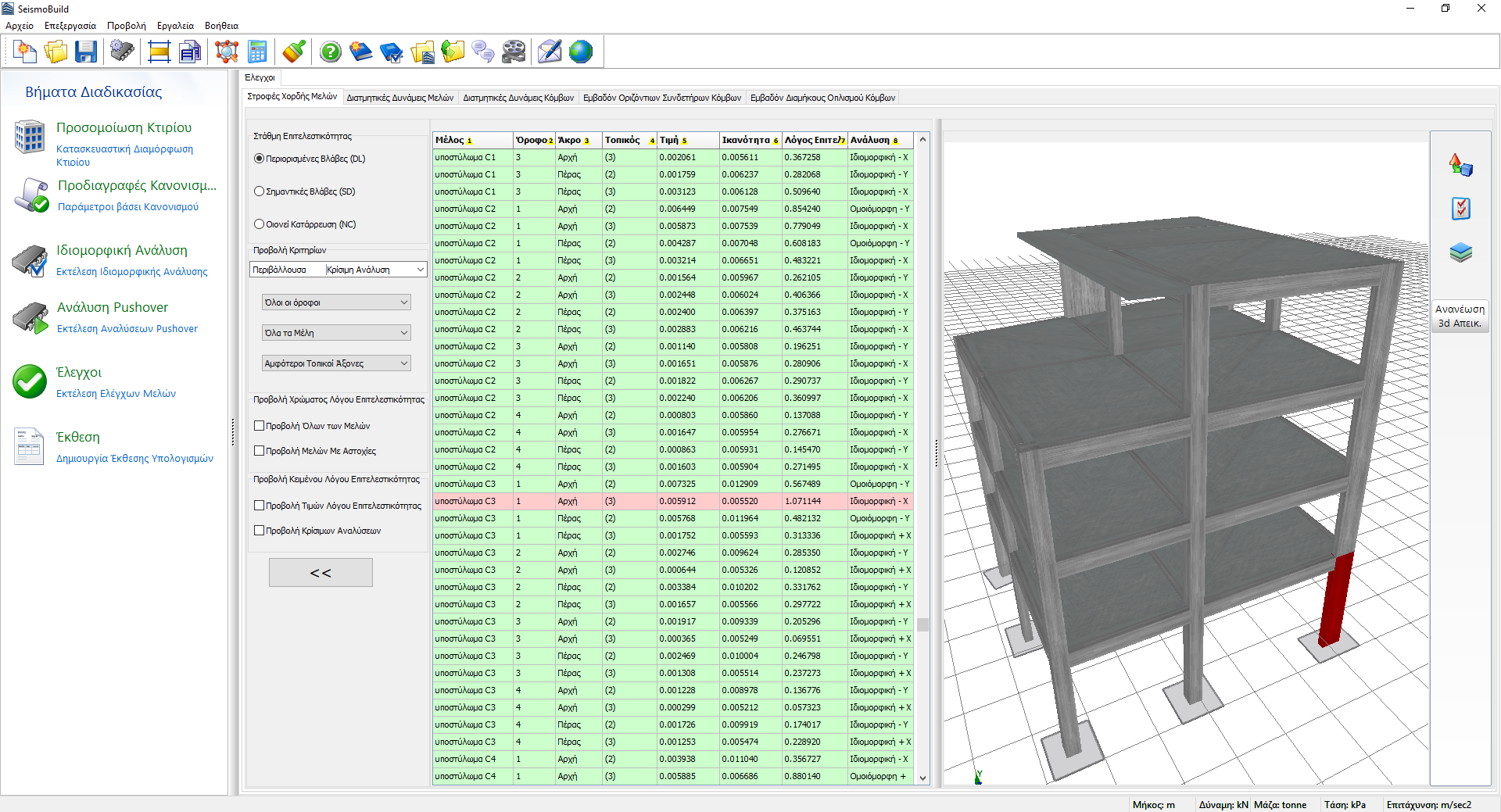

Σε αυτή την ενότητα εξάγονται τα αποτελέσματα των ελέγχων ικανότητας παραμόρφωσης δοκών, υποστυλωμάτων και τοιχίων, σύμφωνα με τον επιλεγμένο Κανονισμό. Οι χρήστες μπορούν να επιλέξουν για ποια Στάθμη Επιτελεστικότητας να δουν τα αποτελέσματα και να επιλέξουν φίλτρα, τα οποία περιλαμβάνουν την ανάλυση, τον όροφο, τον τύπο των στοιχείων και τον τοπικό άξονα. Οι διαθέσιμες στάθμες επιτελεστικότητας είναι εκείνες που έχουν ήδη επιλεγεί στην ενότητα Στάθμες Επιτελεστικότητας στις Προδιαγραφές Κανονισμού. Περαιτέρω, στο αναδυόμενο μενού για την επιλογή ανάλυσης, εκτός από τις εκτελεσθείσες αναλύσεις υπάρχει μια επιλογή που ονομάζεται Κρίσιμη Ανάλυση, η οποία είναι η περιβάλλουσα των αποτελεσμάτων όλων των αναλύσεων. Τα στοιχεία που έχουν υπερβεί την ικανότητα παραμόρφωσης τους, σημειώνονται με κόκκινο χρώμα τόσο στην προβολή πίνακα όσο και στη 3D απεικόνιση, όπου διαφορετικές επιλογές απεικόνισης είναι διαθέσιμες. Για παράδειγμα οι χρήστες μπορεί να επιλέξουν να εμφανίζεται ο λόγος επιτελεστικότητας μέλους ή η κρίσιμη ανάλυση για κάθε μέλος στη 3D απεικόνιση, ή να εμφανίζονται τα στοιχεία με διαφορετικά χρώματα, βάσει της τιμής του λόγου επιτελεστικότητάς τους για την επιλεγμένη στάθμη επιτελεστικότητας.

Σημειώσεις

1. Είναι εφικτό να αποκρύψετε τον πίνακα προβολής δεδομένων μέσω του αντίστοιχου κουμπιού [<<], για να δείτε την 3D απεικόνιση του μοντέλου σε λειτουργία "πλήρους οθόνης".
2. Κάνοντας δεξί κλικ σε ένα στοιχείο και επιλέγοντας το Προβολή Όλων Των Ελέγχων Μέλους, εμφανίζεται ένα παράθυρο με τους ελέγχους για όλες τις αναλύσεις για το συγκεκριμένο στοιχείο.
