Ροπές Κάμψης Μελών

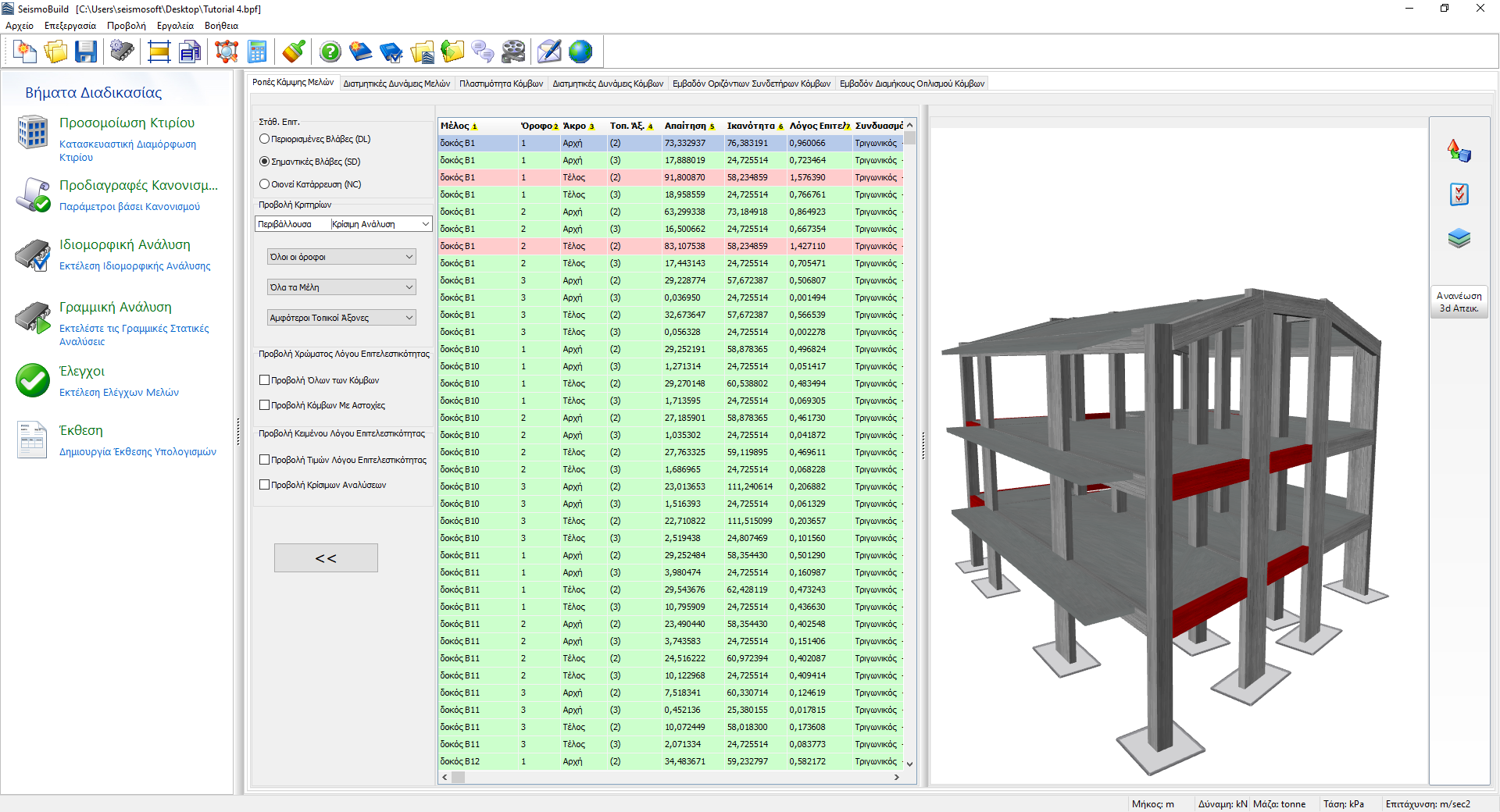

Σε αυτή την ενότητα εξάγονται τα αποτελέσματα των ελέγχων ροπών κάμψης δοκών, υποστυλωμάτων και τοιχίων, σύμφωνα με τον επιλεγμένο Κανονισμό. Οι χρήστες μπορούν να επιλέξουν για ποια Στάθμη Επιτελεστικότητας να δουν τα αποτελέσματα και να επιλέξουν φίλτρα, τα οποία περιλαμβάνουν την ανάλυση, τον όροφο, τον τύπο των στοιχείων και τον τοπικό άξονα. Οι διαθέσιμες στάθμες επιτελεστικότητας είναι εκείνες που έχουν ήδη επιλεγεί στην ενότητα Στάθμες Επιτελεστικότητας στις Προδιαγραφές Κανονισμού. Περαιτέρω, στο αναδυόμενο μενού για την επιλογή ανάλυσης, εκτός από τις εκτελεσθείσες αναλύσεις υπάρχει μια επιλογή που ονομάζεται Κρίσιμη Ανάλυση, η οποία είναι η περιβάλλουσα των αποτελεσμάτων όλων των αναλύσεων. Τα στοιχεία που έχουν υπερβεί την ικανότητά τους σε ροπή κάμψης, σημειώνονται με κόκκινο χρώμα τόσο στην προβολή πίνακα όσο και στη 3D μορφή προβολής, όπου διαφορετικές επιλογές απεικόνισης είναι διαθέσιμες. Για παράδειγμα οι χρήστες μπορεί να επιλέξουν να εμφανίζεται ο λόγος ικανότητας μέλους ή η κρίσιμη ανάλυση για κάθε μέλος στη 3D απεικόνιση, ή να εμφανίζονται τα στοιχεία με διαφορετικά χρώματα, βάσει της τιμής του λόγου ικανότητάς τους για την επιλεγμένη στάθμη επιτελεστικότητας.

Σημειώσεις

1. Είναι εφικτό να αποκρύψετε τον πίνακα προβολής δεδομένων μέσω του αντίστοιχου κουμπιού [<<], για να δείτε την 3D απεικόνιση του μοντέλου σε λειτουργία "πλήρους οθόνης".
2. Κάνοντας δεξί κλικ σε ένα στοιχείο και επιλέγοντας το Προβολή Όλων Των Ελέγχων Μέλους, εμφανίζεται ένα παράθυρο με τους ελέγχους για όλες τις αναλύσεις για το συγκεκριμένο στοιχείο.
