Διατμητικές Δυνάμεις Κόμβων (Ευρωκώδικες, ASCE 41-23 & TBDY)

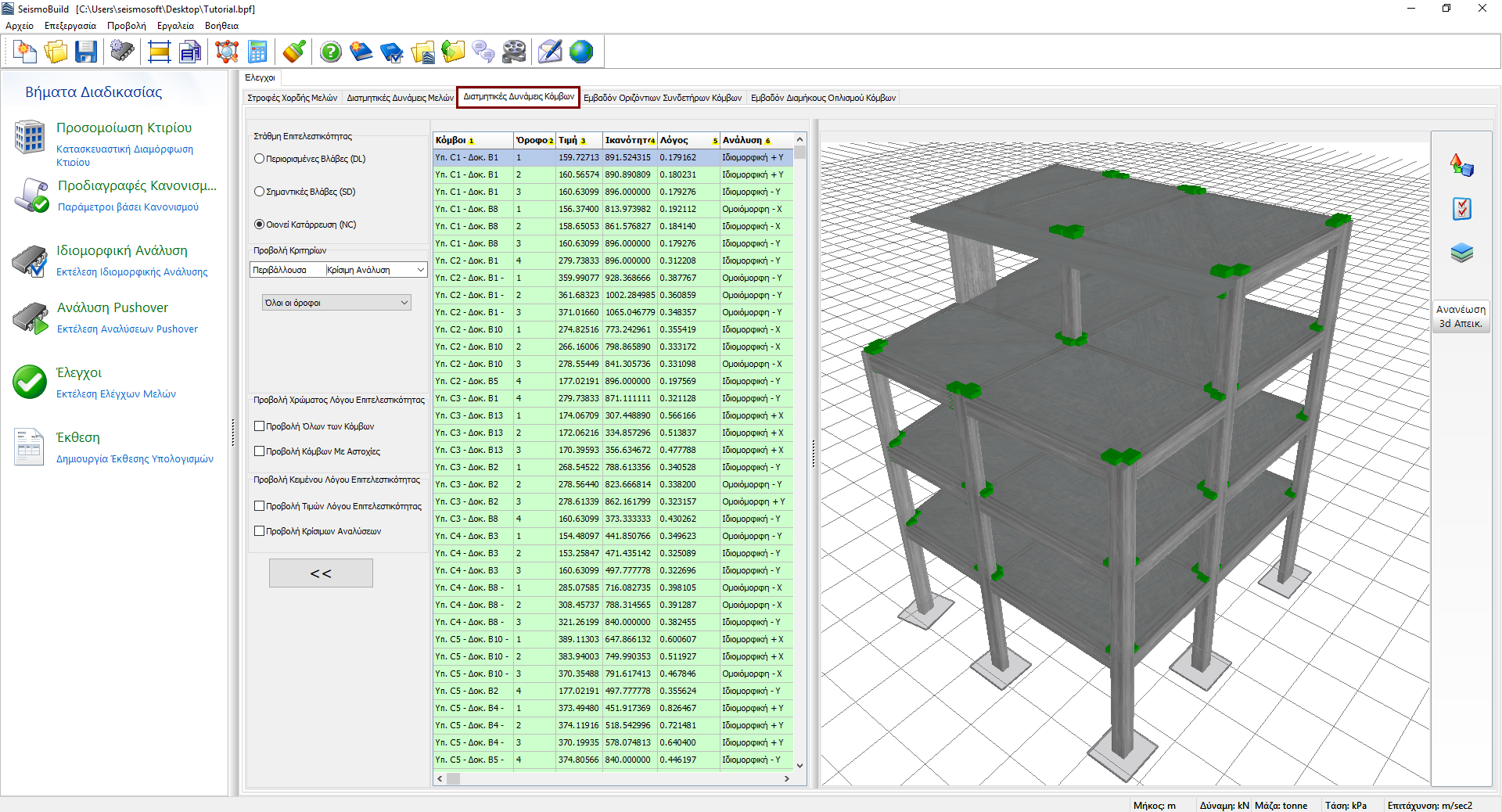

Εδώ εξάγονται τα αποτελέσματα των ελέγχων των διατμητικών δυνάμεων για τους κόμβους δοκού-υποστυλώματος. Οι χρήστες μπορούν να επιλέξουν για ποια Στάθμη Επιτελεστικότητας να δουν τα αποτελέσματα και να επιλέξουν φίλτρα, τα οποία περιλαμβάνουν την ανάλυση και τον όροφο. Οι διαθέσιμες στάθμες επιτελεστικότητας είναι εκείνες που έχουν ήδη επιλεγεί στην ενότητα Στάθμες Επιτελεστικότητας στις Προδιαγραφές Κανονισμού. Επιπλέον, στο αναδυόμενο μενού για την επιλογή ανάλυσης, εκτός από τις εκτελεσθείσες αναλύσεις υπάρχει μια επιλογή που ονομάζεται Κρίσιμη Ανάλυση, η οποία είναι η περιβάλλουσα των αποτελεσμάτων όλων των αναλύσεων. Τα στοιχεία που έχουν υπερβεί την ικανότητά τους σε διάτμηση, σημειώνονται με κόκκινο χρώμα τόσο στην προβολή πίνακα όσο και στη 3D απεικόνιση όπου διαφορετικές επιλογές απεικόνισης είναι διαθέσιμες. Για παράδειγμα οι χρήστες μπορεί να επιλέξουν να εμφανίζεται ο λόγος επιτελεστικότητας μέλους ή η κρίσιμη ανάλυση για κάθε μέλος στη 3D απεικόνιση, ή να εμφανίζονται τα στοιχεία με διαφορετικά χρώματα, βάσει της τιμής του λόγου επιτελεστικότητάς τους για την επιλεγμένη στάθμη επιτελεστικότητας.

Σημειώσεις

1. Είναι εφικτό να αποκρύψετε τον πίνακα προβολής δεδομένων μέσω του αντίστοιχου κουμπιού [<<], για να δείτε την 3D απεικόνιση του μοντέλου σε λειτουργία "πλήρους οθόνης".
2. Με δεξί κλικ σε ένα κόμβο δοκού-υποστυλώματος και επιλέγοντας το Προβολή Όλων Των Ελέγχων Κόμβου, εμφανίζεται το παράθυρο με τους ελέγχους για όλες τις αναλύσεις για τον συγκεκριμένο κόμβο.
