Διαγώνια Θλίψη Κόμβων (NTC & KAN.EΠE.)

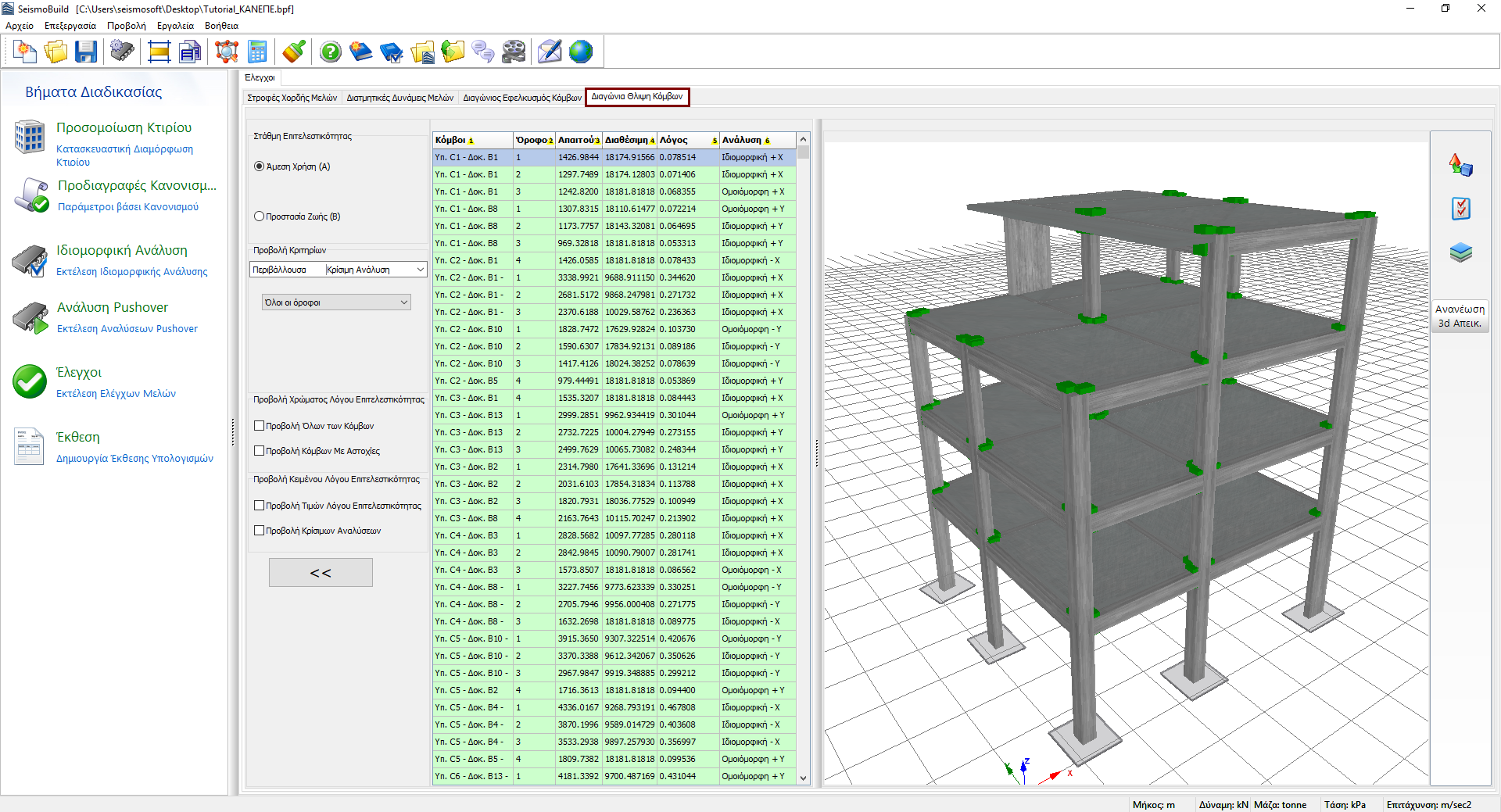

Εδώ παρουσιάζονται τα αποτελέσματα των ελέγχων των διαγώνιων θλιπτικών τάσεων κόμβων δοκού-υποστυλώματος (αυτός ο έλεγχος ισχύει για NTC και ΚΑΝ.ΕΠΕ.). Οι χρήστες μπορούν να επιλέξουν για ποιες Στάθμες Επιτελεστικότητας να δουν τα αποτελέσματα καθώς και τα Κριτήρια Προβολής, τα οποία περιλαμβάνουν την ανάλυση και τον όροφο. Οι διαθέσιμες στάθμες επιτελεστικότητας είναι εκείνες που έχουν ήδη επιλεγεί στην ενότητα Στάθμες Επιτελεστικότητας στις Προδιαγραφές Κανονισμού. Επιπλέον, στο αναδυόμενο μενού για την επιλογή ανάλυσης εκτός από τις εκτελεσθείσες αναλύσεις, υπάρχει μια επιλογή που ονομάζεται Κρίσιμη Ανάλυση, η οποία είναι η περιβάλλουσα των αποτελεσμάτων όλων των αναλύσεων. Τα στοιχεία τα οποία έχουν ξεπεράσει την ικανότητα διαγώνιας θλιπτικής τάσης τους, επισημαίνονται με κόκκινο χρώμα τόσο στην προβολή πίνακα όσο και στη 3D μορφή προβολής όπου διαφορετικές επιλογές απεικόνισης είναι διαθέσιμες. Για παράδειγμα οι χρήστες μπορεί να επιλέξουν να εμφανίζεται ο λόγος επιτελεστικότητας μέλους ή η κρίσιμη ανάλυση για κάθε μέλος στη 3D απεικόνιση, ή να εμφανίζονται τα στοιχεία με διαφορετικά χρώματα, βάσει της τιμής του λόγου επιτελεστικότητάς τους για την επιλεγμένη στάθμη επιτελεστικότητας.

Σημειώσεις

1. Είναι εφικτό να αποκρύψετε τον πίνακα προβολής δεδομένων μέσω του αντίστοιχου κουμπιού [<<], για να δείτε την 3D απεικόνιση του μοντέλου σε λειτουργία "πλήρους οθόνης".
2. Με δεξί κλικ σε ένα κόμβο δοκού-υποστυλώματος και επιλέγοντας το Προβολή Όλων Των Ελέγχων Κόμβου, εμφανίζεται το παράθυρο με τους ελέγχους για όλες τις αναλύσεις για τον συγκεκριμένο κόμβο.
