Σχετικές Μετακινήσεις Ορόφων (ASCE 41-23 & NTC)

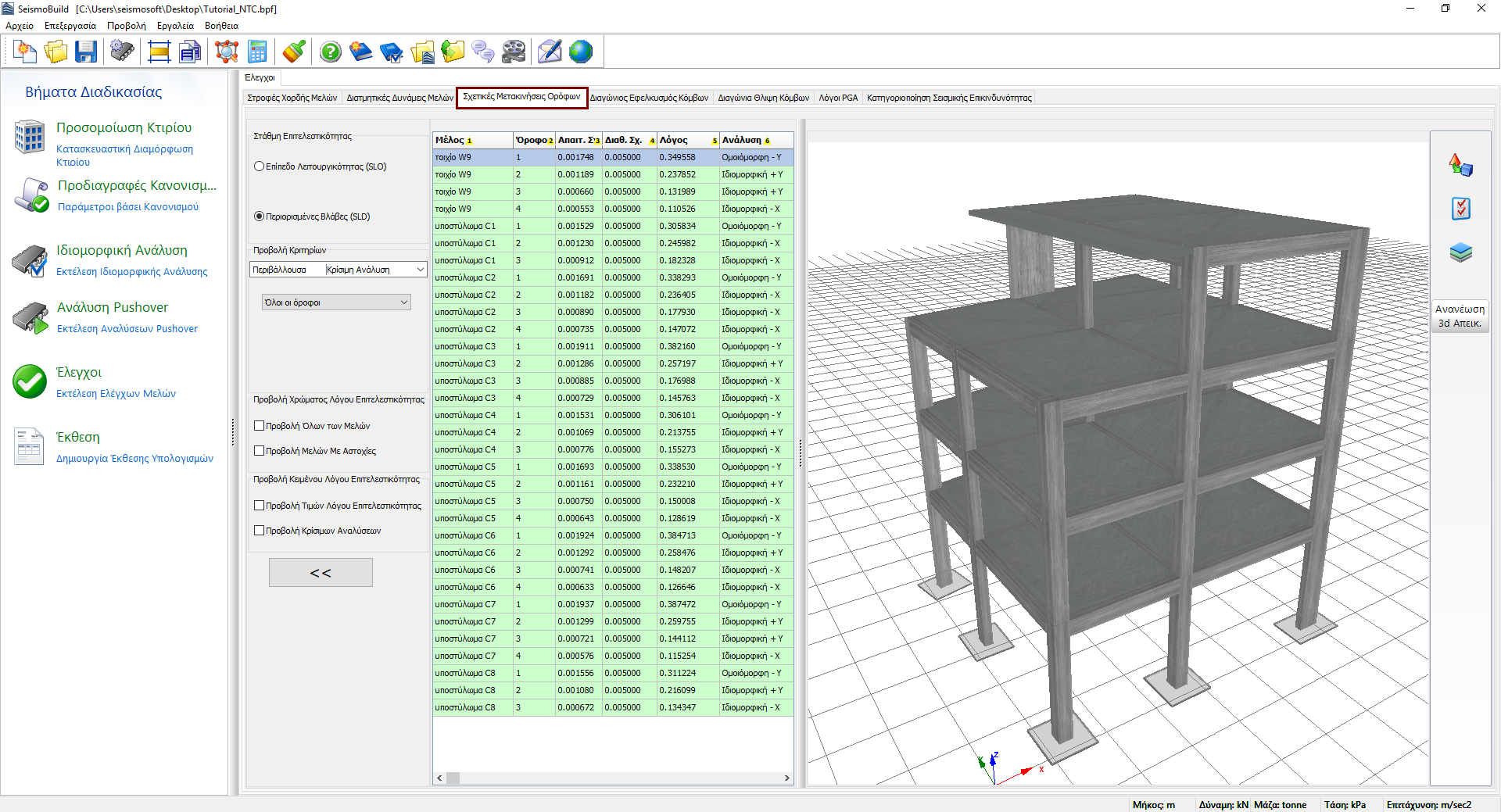

Εδώ παρουσιάζονται τα αποτελέσματα των ελέγχων των σχετικών μετακινήσεων ορόφων για υποστυλώματα και τοιχία (αυτός ο έλεγχος ισχύει για ASCE 41-23 και για NTC). Οι χρήστες μπορούν να επιλέξουν για ποια Στάθμη Επιτελεστικότητας να δουν τα αποτελέσματα καθώς και τα Κριτήρια Προβολής, τα οποία περιλαμβάνουν την ανάλυση και τον όροφο. Οι διαθέσιμες στάθμες επιτελεστικότητας είναι εκείνες που έχουν ήδη επιλεγεί στην ενότητα Στάθμες Επιτελεστικότητας στις Προδιαγραφές Κανονισμού. Σημειώνεται ότι μόνο τα τοιχία με διατμητική συμπεριφορά ελέγχονται σύμφωνα με τον ASCE 41-23 και μόνο οι στάθμες επιτελεστικότητας Περιορισμένες Βλάβες και Επίπεδο Λειτουργικότητας σύμφωνα με τον NTC. Επιπλέον, στο αναδυόμενο μενού για την επιλογή ανάλυσης εκτός από τις εκτελεσθείσες αναλύσεις, υπάρχει μια επιλογή που ονομάζεται Κρίσιμη Ανάλυση, η οποία είναι η περιβάλλουσα των αποτελεσμάτων όλων των αναλύσεων. Τα στοιχεία τα οποία έχουν ξεπεράσει την σχετική μετατόπιση που ορίζεται από τον Κανονισμό, επισημαίνονται με κόκκινο χρώμα τόσο στην προβολή πίνακα όσο και στη 3D απεικόνιση όπου διαφορετικές επιλογές απεικόνισης είναι διαθέσιμες. Για παράδειγμα οι χρήστες μπορεί να επιλέξουν να εμφανίζεται ο λόγος επιτελεστικότητας μέλους ή η κρίσιμη ανάλυση για κάθε μέλος στη 3D απεικόνιση, ή να εμφανίζονται τα στοιχεία με διαφορετικά χρώματα, βάσει της τιμής του λόγου επιτελεστικότητάς τους για την επιλεγμένη στάθμη επιτελεστικότητας.

Σημειώσεις

1. Είναι εφικτό να αποκρύψετε τον πίνακα προβολής δεδομένων μέσω του αντίστοιχου κουμπιού [<<], για να δείτε την 3D απεικόνιση του μοντέλου σε λειτουργία "πλήρους οθόνης".
2. Με δεξί κλικ σε ένα στοιχείο και επιλέγοντας το Προβολή Όλων Των Σχετικών Μετακινήσεων..., εμφανίζεται το παράθυρο με τους ελέγχους για όλες τις αναλύσεις για το συγκεκριμένο στοιχείο.
