Καμπτική Ικανότητα Πεδίλων

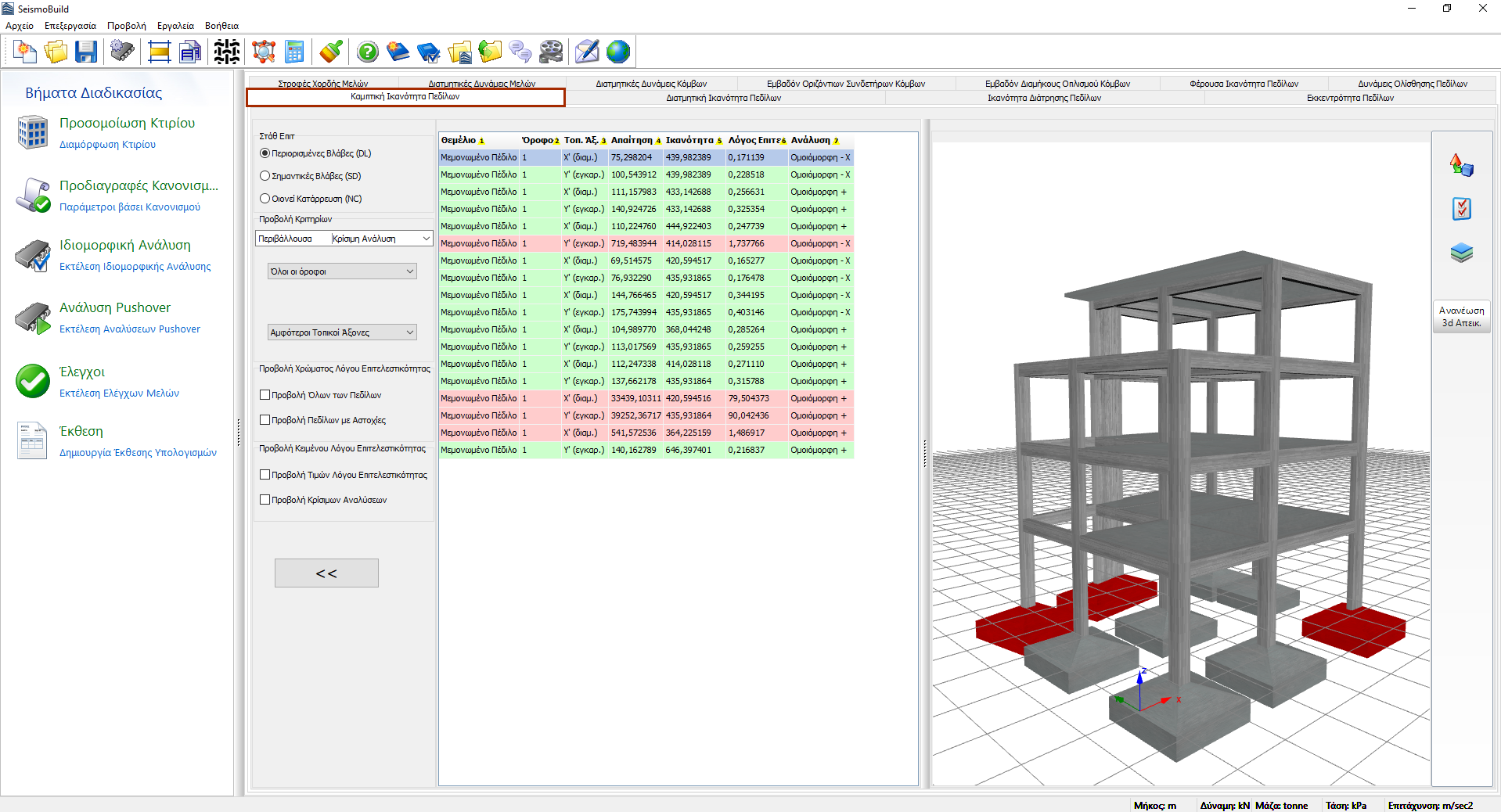

Τα αποτελέσματα των ελέγχων καμπτικής ικανότητας για μεμονωμένα πέδιλα και πεδιλοδοκούς, σύμφωνα με τον επιλεγμένο Κανονισμό, μπορούν να απεικονιστούν σε αυτήν την ενότητα. Οι χρήστες μπορούν να επιλέξουν για ποιες Στάθμες Επιτελεστικότητας να δουν τα αποτελέσματα καθώς και τα Κριτήρια Προβολής, τα οποία περιλαμβάνουν την ανάλυση, τον όροφο και τον τοπικό άξονα. Οι διαθέσιμες στάθμες επιτελεστικότητας είναι εκείνες που έχουν ήδη επιλεγεί στην ενότητα Στάθμες Επιτελεστικότητας στις Προδιαγραφές Κανονισμού. Επιπλέον, στο αναδυόμενο μενού για την επιλογή ανάλυσης εκτός από τις εκτελεσθείσες αναλύσεις, υπάρχει μια επιλογή που ονομάζεται Κρίσιμη Ανάλυση, η οποία είναι η περιβάλλουσα των αποτελεσμάτων όλων των αναλύσεων. Τα στοιχεία που έχουν υπερβεί την καμπτική ικανότητα επισημαίνονται με κόκκινο χρώμα τόσο στην προβολή πίνακα όσο και στη 3D μορφή προβολής όπου διαφορετικές επιλογές απεικόνισης είναι διαθέσιμες. Για παράδειγμα οι χρήστες μπορεί να επιλέξουν να εμφανίζεται ο λόγος ικανότητας πεδίλου ή η κρίσιμη ανάλυση για κάθε πέδιλο στη 3D απεικόνιση, ή να εμφανίζονται τα πέδιλα με διαφορετικά χρώματα, βάσει της τιμής του λόγου ικανότητάς τους για την επιλεγμένη στάθμη επιτελεστικότητας.

Σημειώσεις

1. Είναι εφικτό να αποκρύψετε τον πίνακα προβολής δεδομένων μέσω του αντίστοιχου κουμπιού [<<], για να δείτε την 3D απεικόνιση του μοντέλου σε λειτουργία "πλήρους οθόνης".
2. Με δεξί κλικ σε ένα στοιχείο και επιλέγοντας το Προβολή Όλων Των Ελέγχων Πεδίλων, εμφανίζεται το παράθυρο με τους ελέγχους για όλες τις αναλύσεις για το συγκεκριμένο στοιχείο.
