Εισαγωγή Μεταλλικών Συνδέσμων

Μεταλλικοί Σύνδεσμοι εισάγονται από το κύριο μενού (Εισαγωγή > …) ή μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων .

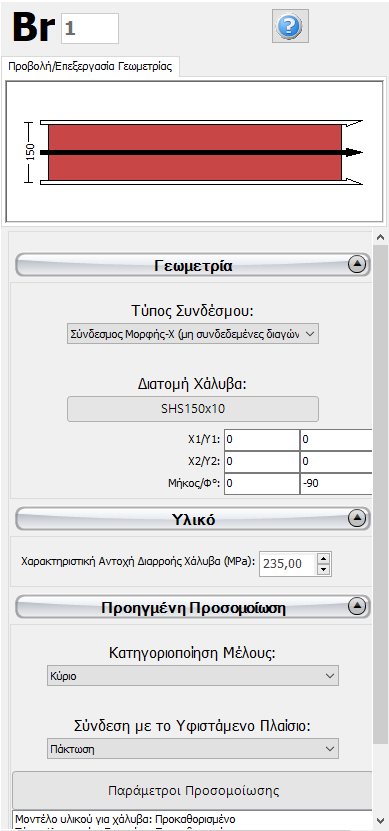

Εφόσον επιλεγεί η εισαγωγή μεταλλικού συνδέσμου, το Παράθυρο Ιδιοτήτων της εμφανίζεται στα δεξιά της οθόνης.

Στο παράθυρο Ιδιοτήτων που εμφανίζεται, οι χρήστες μπορούν να προσαρμόσουν τις κύριες παραμέτρους που επηρεάζουν την αντοχή και την δυσκαμψία του νέου συνδέσμου.

• Ο τύπος του συνδέσμου: επί του παρόντος υποστηρίζονται οι ακόλουθοι τύποι: (i) Σύνδεσμος μορφής X με συνδεδεμένες διαγώνιες, (ii) Σύνδεσμος μορφής X με μη συνδεδεμένες διαγώνιες, (iii) μονή διαγώνιος, (iv) ανεστραμμένη μονή διαγώνιος, (v) Σύνδεσμος μορφής V και (vi) Ανεστραμμένος Σύνδεσμος V (Chevron Σύνδεσμος)
• Η χαλύβδινη διατομή των μελών του συνδέσμου
• Η αντοχή διαρροής του χαλύβδινου συνδέσμου
•  Ο τύπος σύνδεσης με το υφιστάμενο πλαίσιο ΟΣ (με άρθρωση ή πλήρως πακτωμένο)
• Οι ειδικές ιδιότητες μέλους

Μετά τον ορισμό όλων των ιδιοτήτων της διατομής, το νέο μέλος μπορεί να προστεθεί με δύο κλικ στο Κύριο Παράθυρο του Προσομοιωτή Κτιρίου, τα οποία ορίζουν την αρχή και το τέλος του τοιχίου. Η γραμμή εισαγωγής μπορεί να βρίσκεται στο κέντρο ή σε οποιαδήποτε από τις δύο πλευρές του τοιχίου. Αυτό μπορεί να οριστεί κάνοντας κλικ σε οποιαδήποτε από τις τρεις γραμμές στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας (η μαύρη γραμμή είναι η επιλεγμένη γραμμή).

Σημειώνεται ότι οι δοκοί, οι οποίοι βρίσκονται κάτω από τον V-Σύνδεσμο και πάνω από τον ανεστραμμένο V-Σύνδεσμο, υποδιαιρούνται αυτόματα από το πρόγραμμα.
