Εισαγωγή Κλιμάκων

Η εισαγωγή κλίμακας γίνεται από το Μενού (Εισαγωγή> Κλίμακες) ή κάνοντας κλικ στο κουμπί  της γραμμής εργαλείων.

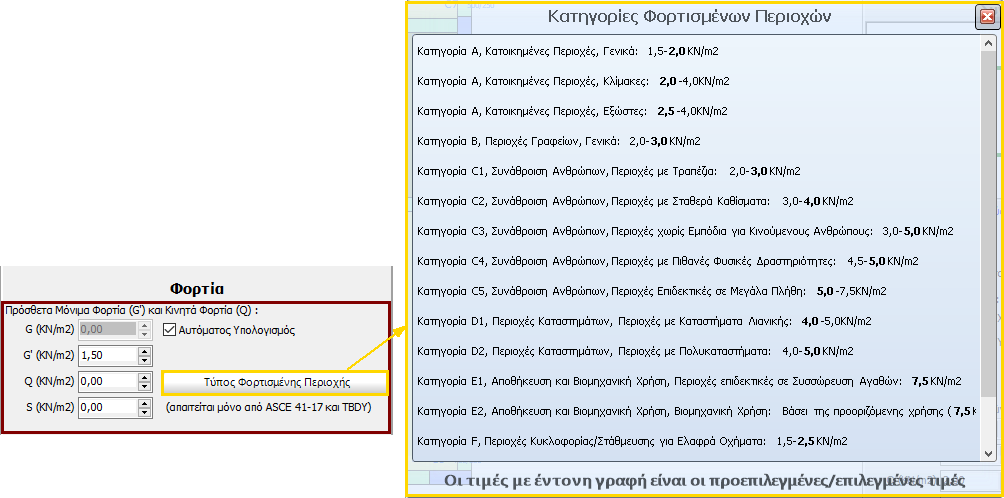

Το ίδιο βάρος της κλίμακας υπολογίζεται αυτόματα σύμφωνα με τη γεωμετρία, τα υλικά και το ειδικό βάρος της κλίμακας ή χρησιμοποιείται τιμή που καθορίζεται από τον χρήστη. Τα πρόσθετα μόνιμα και κινητά φορτία της κλίμακας μπορούν να οριστούν είτε χειροκίνητα, είτε επιλέγοντας τον κατάλληλο τύπο περιοχής φόρτισης από την αντίστοιχη λίστα. Τα φορτία χιονιού απαιτούνται μόνο από τον ASCE 41-23 και τον TBDY.

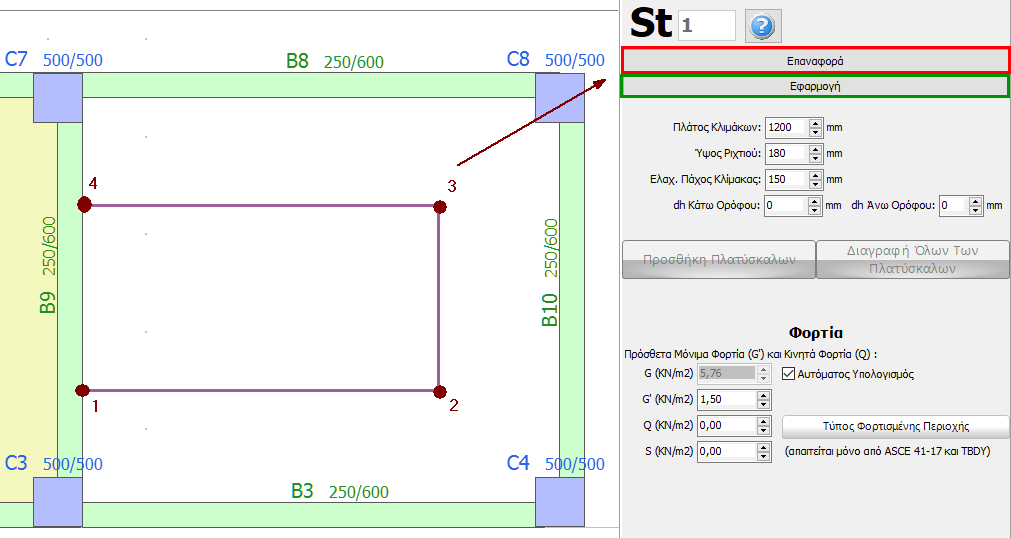

Η κλίμακα μπορεί εύκολα να οριστεί προσδιορίζοντας την κεντρική γραμμή της. Μετά τον ορισμό των γωνιακών σημείων της κεντρικής γραμμής, πρέπει να επιλεγεί το κουμπί "Εφαρμογή" στο Παράθυρο Ιδιοτήτων για να ολοκληρωθεί η εισαγωγή της ή το κουμπί "Επαναφορά" για τον επανασχεδιασμό της.

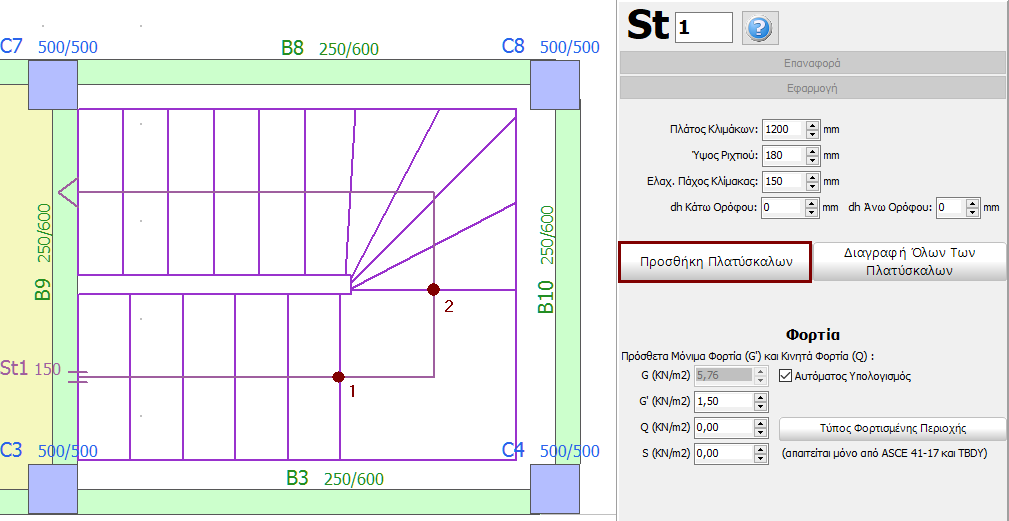

Μετά την εισαγωγή των κλιμάκων μπορούν να οριστούν πλατύσκαλα. Επιλέξτε την κλίμακα και το κουμπί "Προσθήκη Πλατύσκαλων" στο Παράθυρο Ιδιοτήτων. Τα δύο άκρα του πλατύσκαλου ορίζονται γραφικά στην κεντρική γραμμή. Τα πλατύσκαλα μπορούν να αφαιρεθούν μέσω του κουμπιού "Διαγραφή Όλων των Πλατύσκαλων".
