Εισαγωγή Τοιχοπληρώσεων

Οι Τοιχοπληρώσεις εισάγονται από το κύριο μενού (Εισαγωγή > …) ή μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων .

Εφόσον επιλεγεί η εισαγωγή τοιχοπλήρωσης, το Παράθυρο Ιδιοτήτων της εμφανίζεται στα δεξιά της οθόνης.

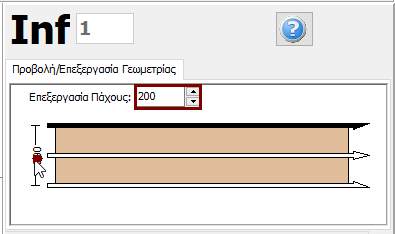

Στο Παράθυρο Ιδιοτήτων που εμφανίζεται, οι χρήστες μπορούν να προσαρμόσουν τις διαστάσεις του πλάτους της διατομής στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας ενώ το μήκος ορίζεται γραφικά με την εισαγωγή του, ορίζοντας δύο σημεία, αρχή και τέλος

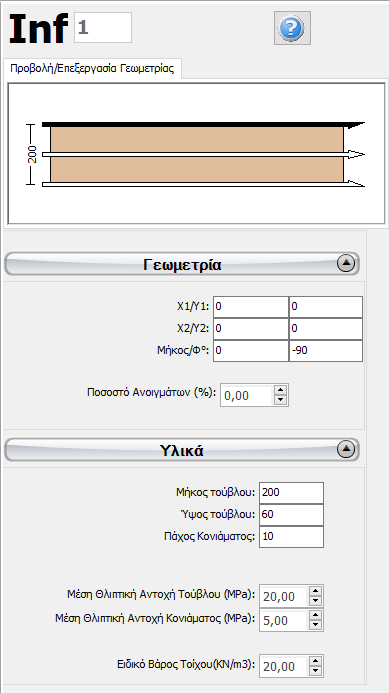

Στο παράθυρο Ιδιοτήτων που εμφανίζεται, οι χρήστες μπορούν να προσαρμόσουν τις κύριες παραμέτρους που επηρεάζουν την αντοχή και την δυσκαμψία της νέας τοιχοπλήρωσης.

• Οι διαστάσεις του τούβλου, το μήκος και το ύψος
• Το πάχος του κονιάματος
• Η θλιπτική αντοχή του τούβλου και του κονιάματος
• Το ποσοστό των ανοιγμάτων στον τοίχο και
• Το ειδικό βάρος του τοίχου.

Είναι δυνατόν να οριστεί ένα ύψος τοιχοπλήρωσης διαφορετικό από το γενικό ύψος του ορόφου, , με την επιλογή του κουμπιού Ελεύθερο Μήκος και τον ορισμό ενός διαφορετικού ύψους. Όταν είναι ενεργοποιημένη αυτή η επιλογή, τα γειτονικά υποστυλώματα υποδιαιρούνται αυτόματα από το πρόγραμμα σε μικρότερα μέλη. Εάν, από την άλλη πλευρά, έχει επιλεγεί το κουμπί Πλήρους Ύψους, τότε το μέλος έχει το ίδιο ύψος με το ύψος του ορόφου.

Μετά τον ορισμό όλων των ιδιοτήτων της διατομής, το νέο μέλος μπορεί να προστεθεί με δύο κλικ στο Κύριο Παράθυρο του Προσομοιωτή Κτιρίου, τα οποία ορίζουν την αρχή και το τέλος του τοιχίου. Η γραμμή εισαγωγής μπορεί να βρίσκεται στο κέντρο ή σε οποιαδήποτε από τις δύο πλευρές του τοιχίου. Αυτό μπορεί να οριστεί κάνοντας κλικ σε οποιαδήποτε από τις τρεις γραμμές στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας (η μαύρη γραμμή είναι η επιλεγμένη γραμμή).

Όταν μια τοιχοπλήρωση τέμνει ένα υφιστάμενο υποστύλωμα ή τοιχίο, υποδιαιρείται αυτόματα και έτσι δημιουργούνται δύο μέλη. Συνεπώς, πολλές τοιχοπληρώσεις μπορούν να οριστούν στη σειρά με δύο μόνο κλικ.
