Εισαγωγή Συνδετήριων Δοκών

Μία συνδετήρια δοκός εισάγεται από το κύριο μενού (Εισαγωγή > …) ή μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων .

Μόλις επιλεγεί η συνδετήρια δοκός, το Παράθυρο Ιδιοτήτων της εμφανίζεται στα δεξιά της οθόνης.

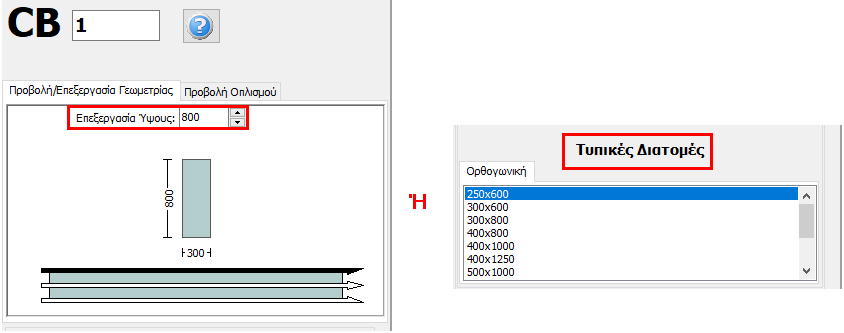

Στο Παράθυρο Ιδιοτήτων που εμφανίζεται, οι χρήστες μπορούν να προσαρμόσουν τις διαστάσεις της διατομής είτε στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας είτε επιλέγοντας μια διατομή από τις προκαθορισμένες τυπικές διατομές.

Κεκλιμένες Συνδετήριες Δοκοί μπορούν να προσομοιωθούν αποτελεσματικά.

Οι ιδιότητες των συνδυασμών υλικών μπορούν να οριστούν από το κύριο μενού (Εργαλεία > Ορισμός Συνδυασμών Υλικών), μέσω του αντίστοιχου κουμπιού  της γραμμής εργαλείων, ή μέσω του κουμπιού Ορισμός Συνδυασμών Υλικών στο Παράθυρο Ιδιοτήτων του μέλους.

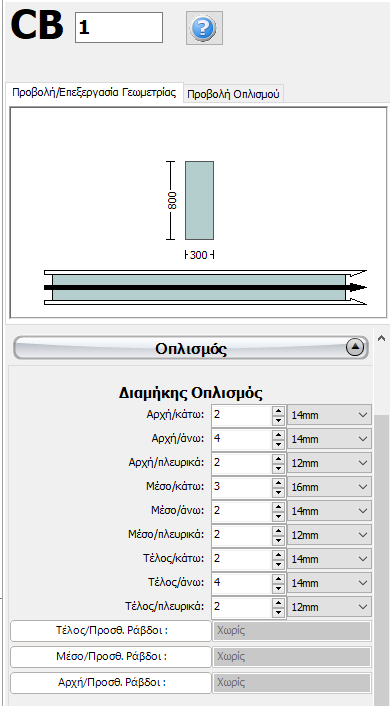

Ο διαμήκης και εγκάρσιος οπλισμός μπορεί να οριστεί μέσω των σχετικών διατάξεων οπλισμού. Διαφορετικές διατάξεις οπλισμού μπορούν να οριστούν στο μέσο και στα δύο άκρα της συνδετήριας δοκού.

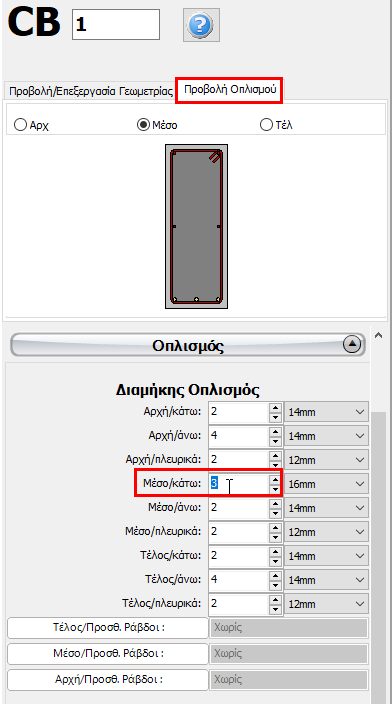

Με την επεξεργασία των διατάξεων οπλισμού το πρόγραμμα αυτομάτως μεταφέρεται στην Προβολή Οπλισμού, όπου προβάλλεται ο οπλισμός της διατομής στην αρχή, στο μέσο και στο τέλος (διαμήκης και εγκάρσιος) και μπορεί να ελεγχθεί η σωστή εισαγωγή του.

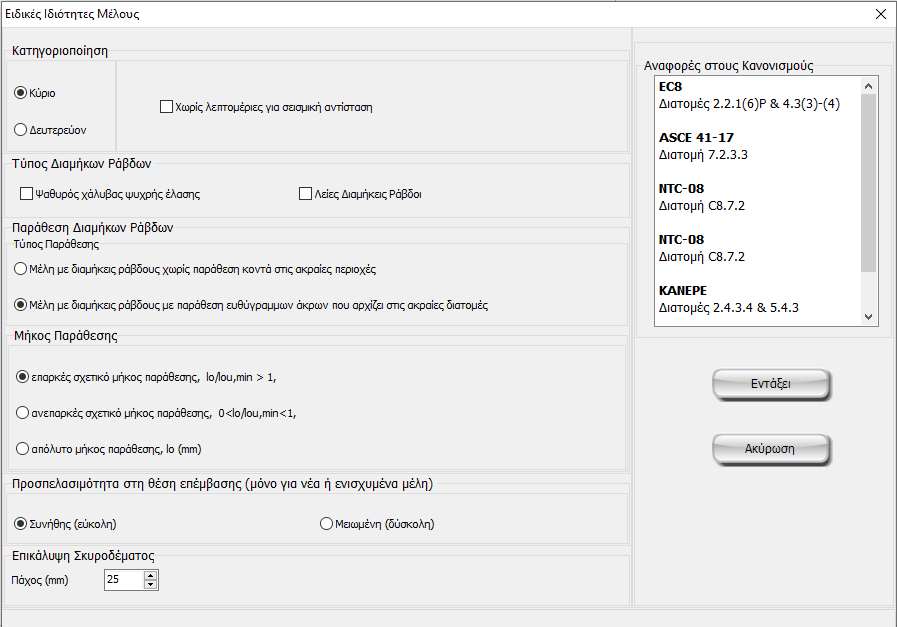

Οι ρυθμίσεις στοιχείου που βασίζονται στον κανονισμό μπορούν επίσης να οριστούν μέσω του παραθύρου διαλόγου Ειδικές Ιδιότητες Μέλους που ανοίγει από το αντίστοιχο κουμπί.

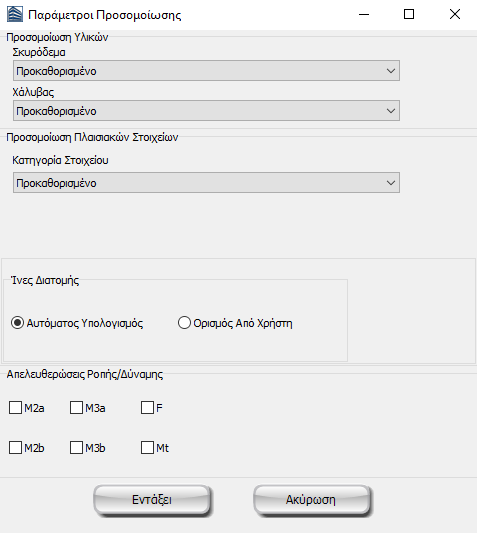

Οι παράμετροι προσομοίωσης του δομικού μέλους μπορούν επίσης να οριστούν μέσω του παραθύρου διαλόγου Παράμετροι Προσομοίωσης που ανοίγει από το αντίστοιχο κουμπί.

Μετά τον ορισμό όλων των ιδιοτήτων της διατομής, το νέο μέλος μπορεί να προστεθεί με δύο κλικ στο Κύριο Παράθυρο του Προσομοιωτή Κτιρίου, τα οποία ορίζουν την αρχή και το τέλος της δοκού. Η γραμμή εισαγωγής μπορεί να βρίσκεται στο κέντρο ή σε οποιαδήποτε από τις δύο πλευρές της δοκού. Αυτό μπορεί να οριστεί κάνοντας κλικ σε οποιαδήποτε από τις τρεις γραμμές στο παράθυρο Προβολή/Επεξεργασία Γεωμετρίας (η μαύρη γραμμή είναι η επιλεγμένη γραμμή).

Όταν μια συνδετήρια δοκός τέμνει ένα υφιστάμενο υποστύλωμα ή τοιχίο, υποδιαιρείται αυτόματα και έτσι δημιουργούνται δύο μέλη. Συνεπώς, πολλές συνδετήριες δοκοί μπορούν να οριστούν στη σειρά με δύο μόνο κλικ.
