Εισαγωγή σχεδίου CAD ως φόντο

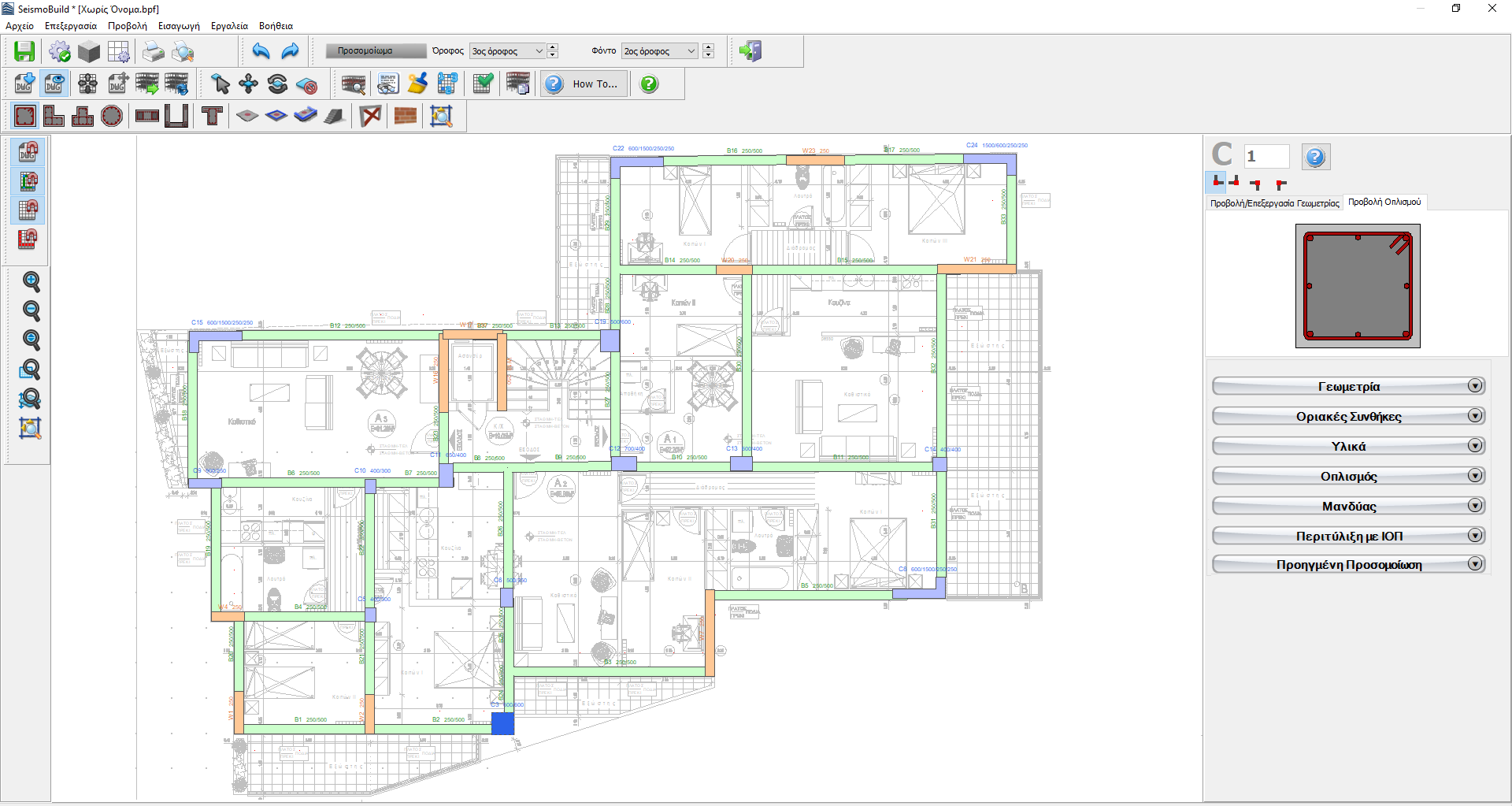

Προκειμένου να διευκολυνθεί ο ορισμός της γεωμετρίας και της θέσης των στοιχείων, μπορεί να εισαχθεί ένα σχέδιο CAD από το κύριο μενού (Αρχείο> Εισαγωγή DWG...) ή μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων . Εμφανίζεται ένα παράθυρο για την επιλογή μονάδων του DWG/DXF και δίνεται η δυνατότητα στο χρήστη να αντιστοιχήσει την αρχή των αξόνων του σχεδίου στις συντεταγμένες (0,0) του αρχείου CAD.

Σημειώνεται ότι δίνεται η δυνατότητα μετακίνησης της αρχής των αξόνων για το σχέδιο CAD από το κουμπί της γραμμής εργαλείων, επίσης προσβάσιμο από το Μενού (Προβολή> Μετακίνηση Κέντρου Αξόνων). Η επιλογή μετακίνησης ενός εισαχθέντος σχεδίου DWG είναι επίσης διαθέσιμη από το κουμπί της γραμμής εργαλείων Μετακίνηση DWG () ή από το κύριο μενού (Προβολή> Μετακίνηση DWG).

Τέλος, η προβολή ή μη ενός σχεδίου CAD ως φόντο διατίθεται από το κύριο μενού (Προβολή>Προβολή/Απόκρυψη DWG…) ή μέσω του αντίστοιχου κουμπιού της γραμμής εργαλείων .
