Viga Existente

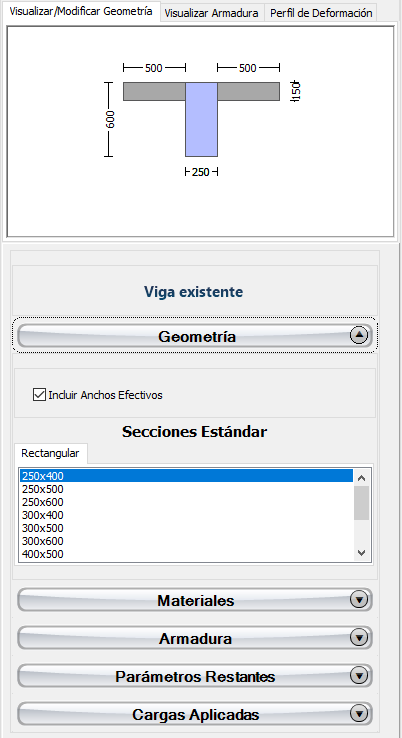

Las Vigas Rectangulares se pueden introducir desde el menú Viga Existente. Los usuarios pueden adaptar las dimensiones de la sección en la ventana Ver/Modificar Geometría o seleccionando una sección de las secciones estándar predefinidas (cuadradas o rectangulares) incluidas en el menú Geometría. Durante la definición de las dimensiones de la viga, el usuario puede seleccionar si incluir o no el ancho efectivo de la viga.

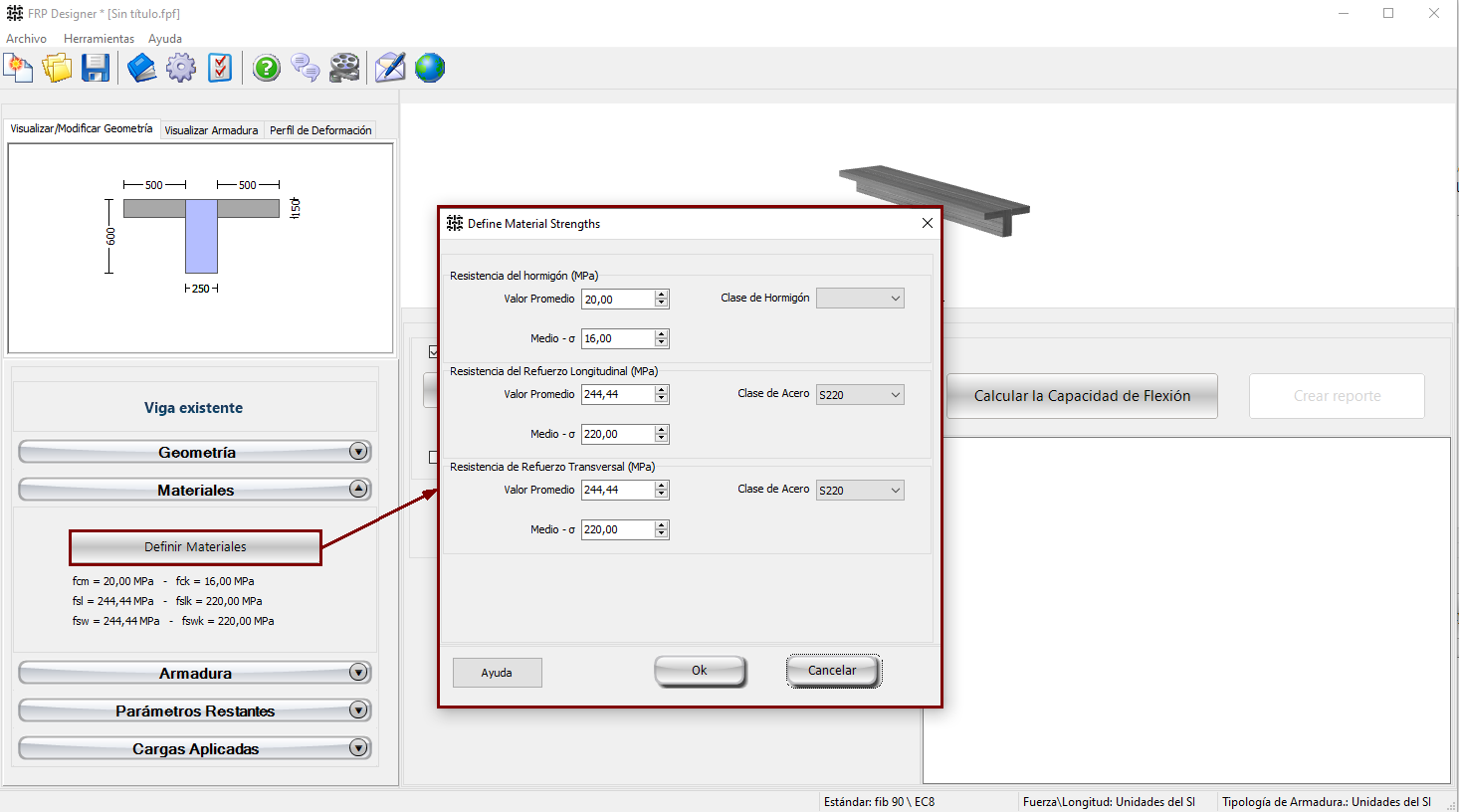

Las propiedades del conjunto de materiales se pueden definir a través del botón Definir Conjuntos de Materiales en el menú Materiales. Los valores requeridos para la definición de las propiedades de los materiales son el Valor Medio y el Valor Medio -σ de la Resistencia del Hormigón, la Resistencia del Refuerzo Longitudinal y la Resistencia del Refuerzo Transversal. Alternativamente, el usuario puede proporcionar la clase de hormigón y la clase de acero para el refuerzo longitudinal y transversal.

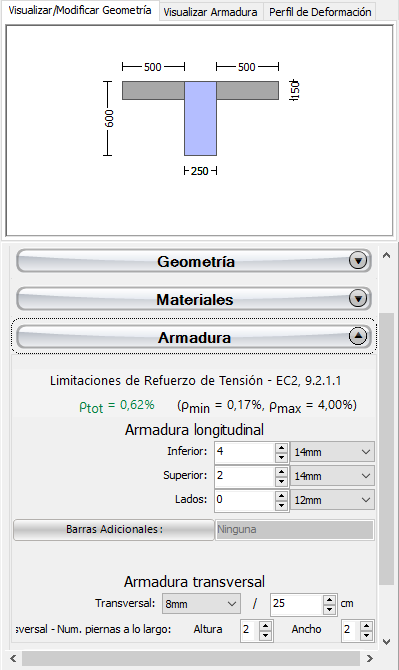

Además, el refuerzo longitudinal y transversal se puede definir editando los controles de patrón de refuerzo relevantes.

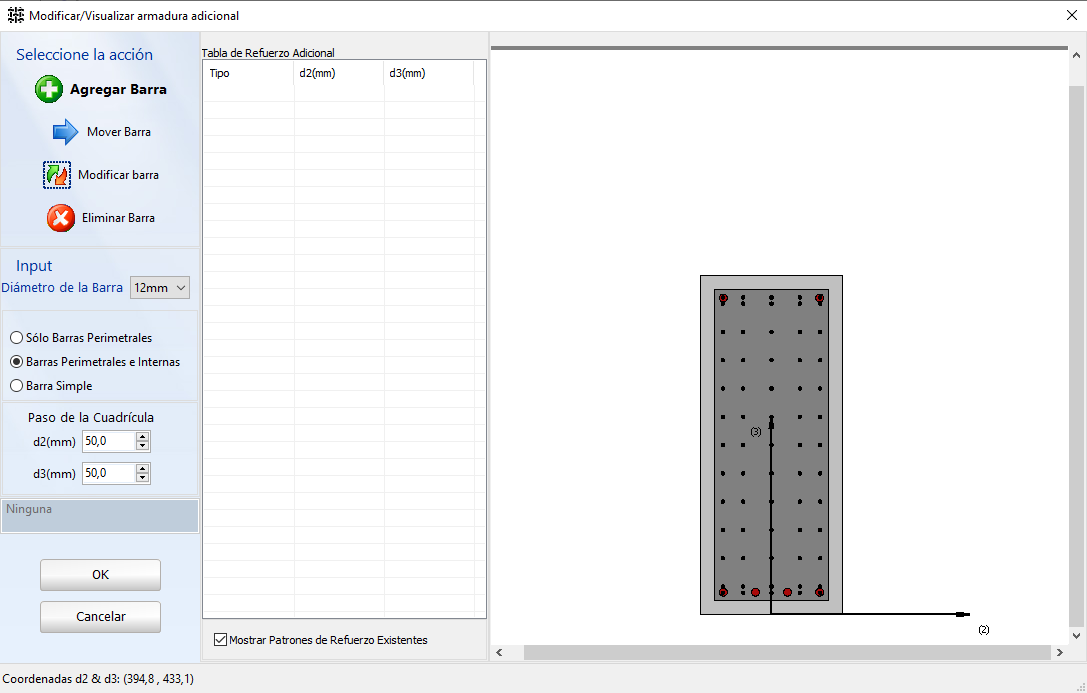

La adición de barras longitudinales individuales también se puede realizar a través del módulo de Barras Adicionales correspondiente, donde se pueden introducir barras adicionales en forma gráfica:

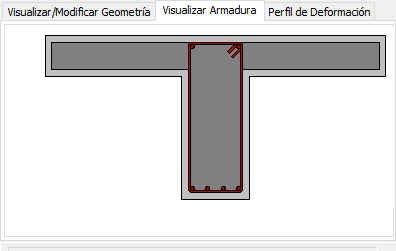

En el módulo de Viga Existente los usuarios pueden elegir entre Ver Armaduras, donde se muestra la armadura de la sección (longitudinal y transversal), y Ver/Modificar Geometría, donde se pueden ver y modificar las dimensiones de la sección.

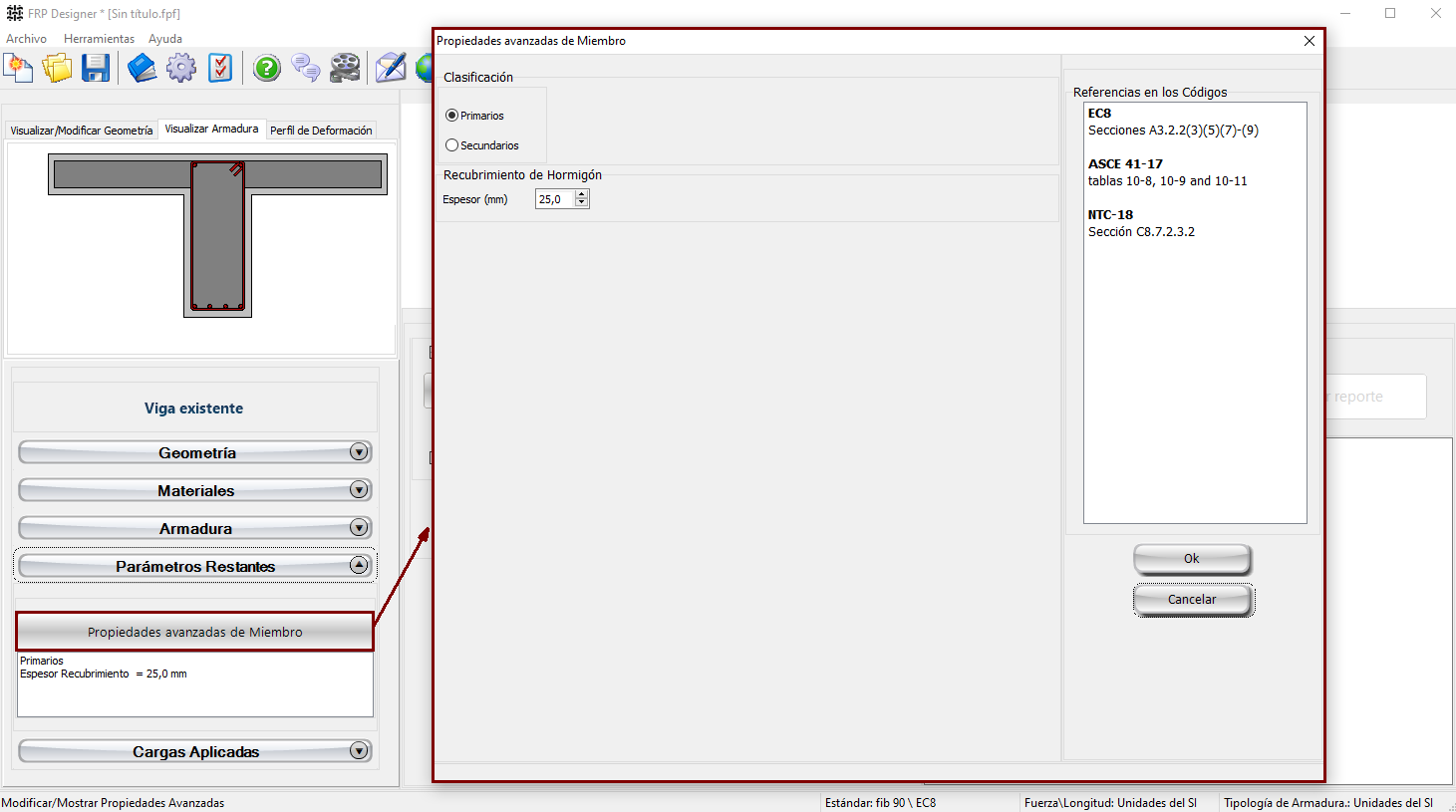

La clasificación de miembros en miembros Primarios y Secundarios junto con el espesor del recubrimiento de hormigón se puede especificar a través del módulo de Propiedades Avanzadas del Miembro del menú Otros parámetros. Una referencia de cada parámetro en los Códigos disponibles por el programa también se presenta en el Módulo de Propiedades Avanzadas del Miembro.

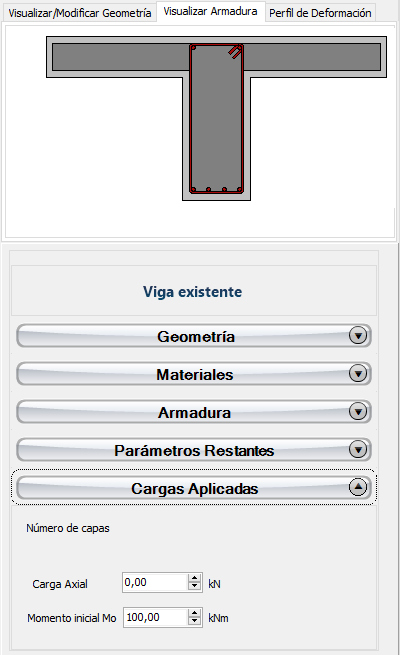

Finalmente, las cargas sobre el miembro existente en el momento de la aplicación del refuerzo FRP se pueden especificar a través del menú Cargas Aplicadas. Las cargas aplicadas incluyen la Fuerza Axial cuando se refuerza a Cortante y la Fuerza Axial y el Momento Inicial Mo cuando se refuerza a Flexión.
